2018年 02月 01日

1979 Trans am トランザム電気系修理

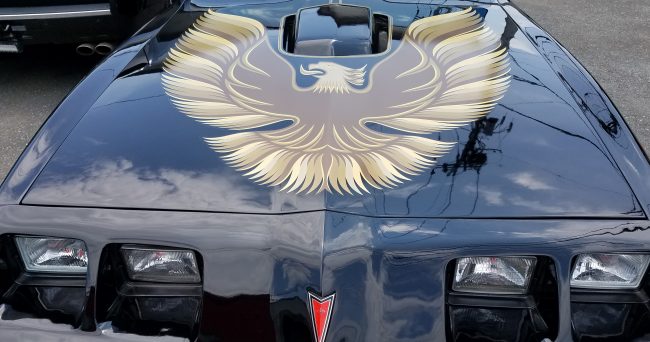

1979Y Pontiac Firebird Trans AM

20170718_115545

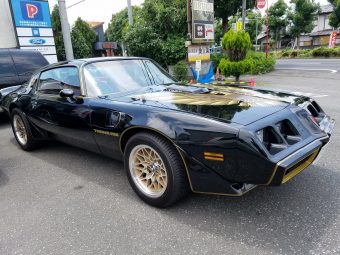

県内からお越し頂きました1979Yトランザムさん

電気系の不具合等でお預かりしました。

20180201_112428

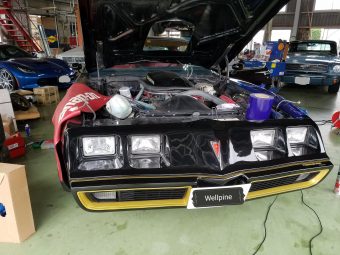

電気系の不具合内容は、ブロワーモーターのHiファンの風が出なかったり、一部電球が点かなかったりですので、早速配線類チェックからです。

20170726_135549

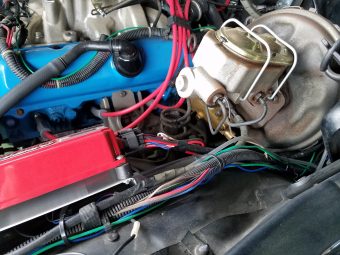

特に旧車でありがちですが、追加で沢山の配線が引き回されてます

20170726_141147

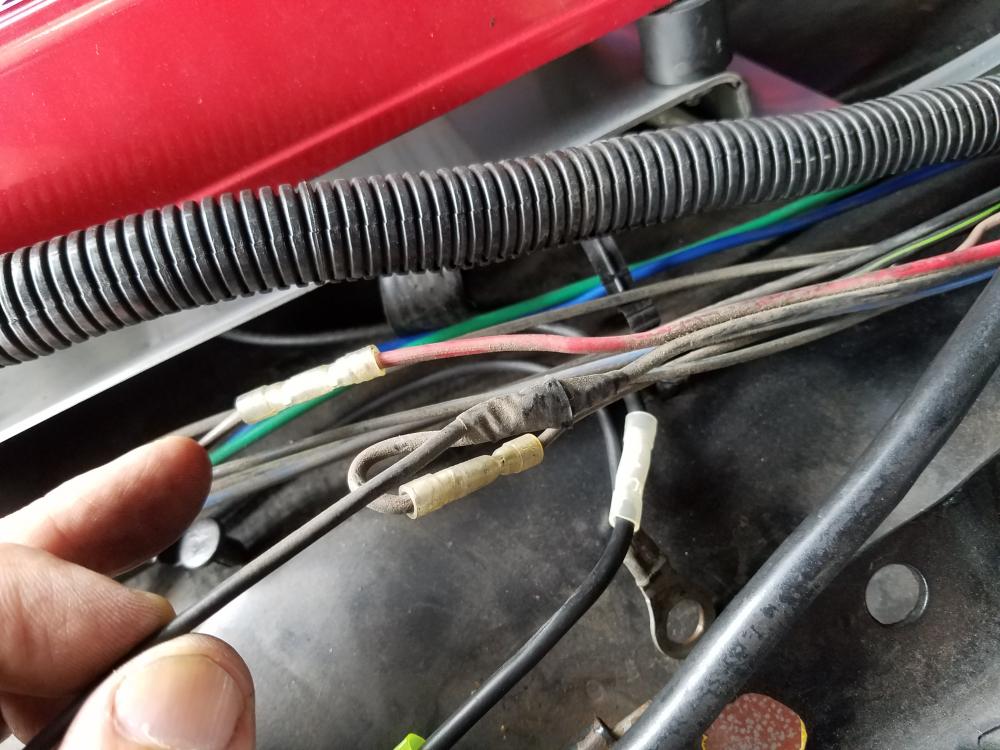

ジョイントがあったり、分岐されてたり、、何が何だか分からないので、追加で引き回されている配線類のチェックも同時に行いました。

20170726_140539

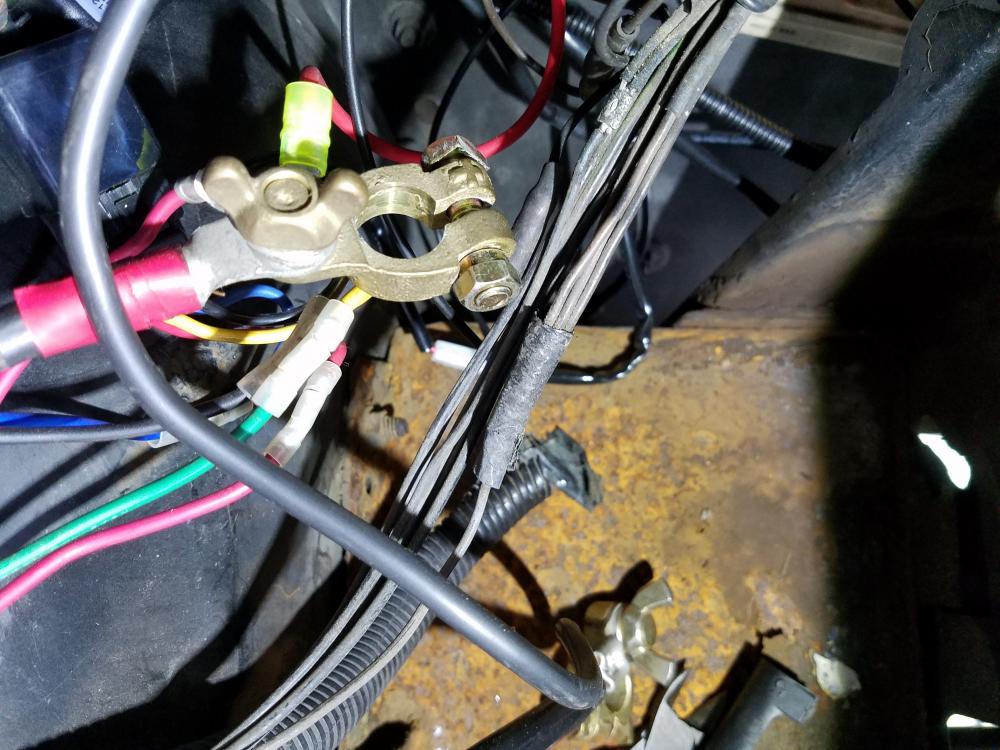

バッテリーの+端子からもこれまた色々な配線が取られてます

20170726_135526

電球が点かない原因はジョイント部分の接触不良でした、、

20170726_193854

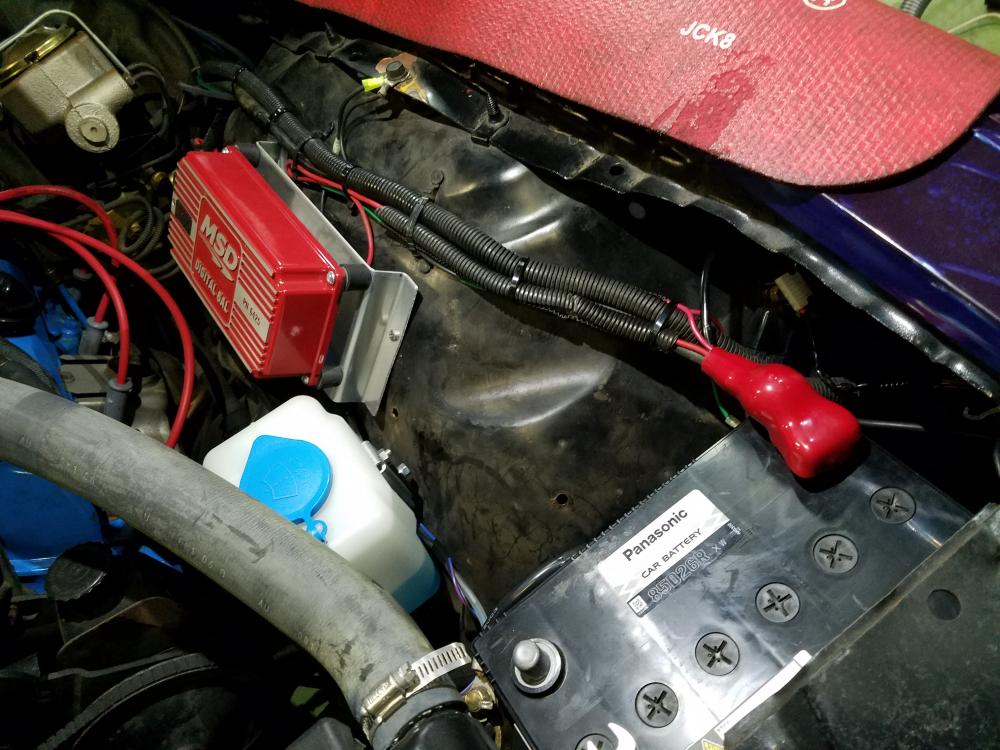

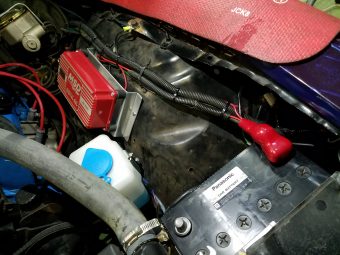

その他の配線も整理して、バッテリープラス端子にはカバーも付けてOKです

20170726_144345

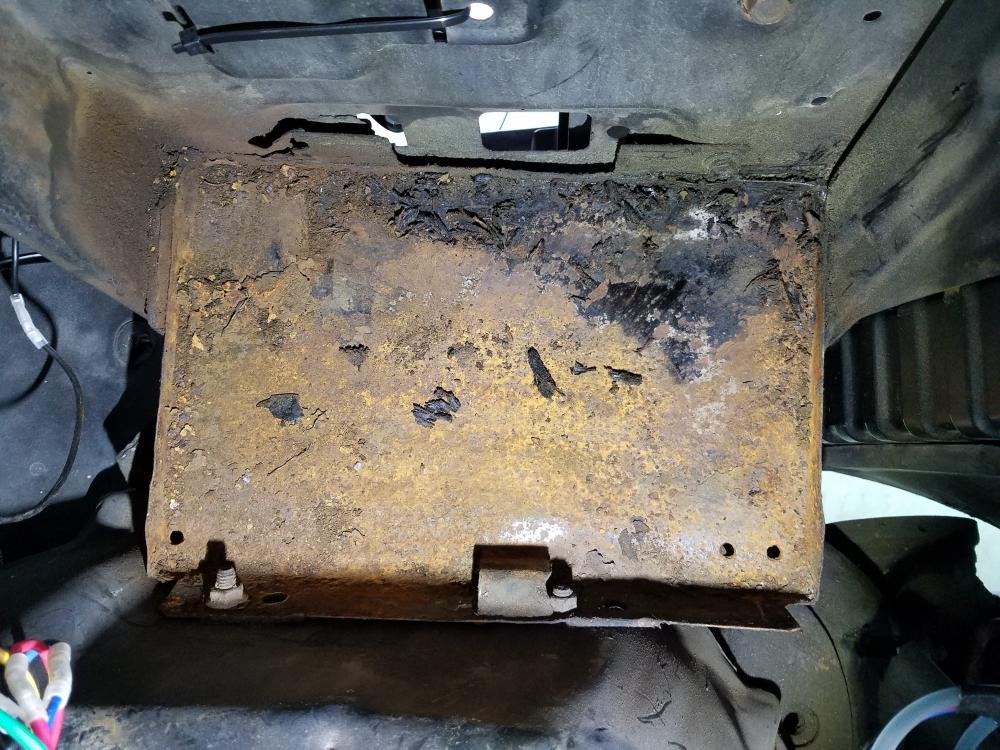

そして、バッテリー外して気になった、バッテリーソーサー。

錆錆なので、防錆処理をしときましょ

20170726_145349

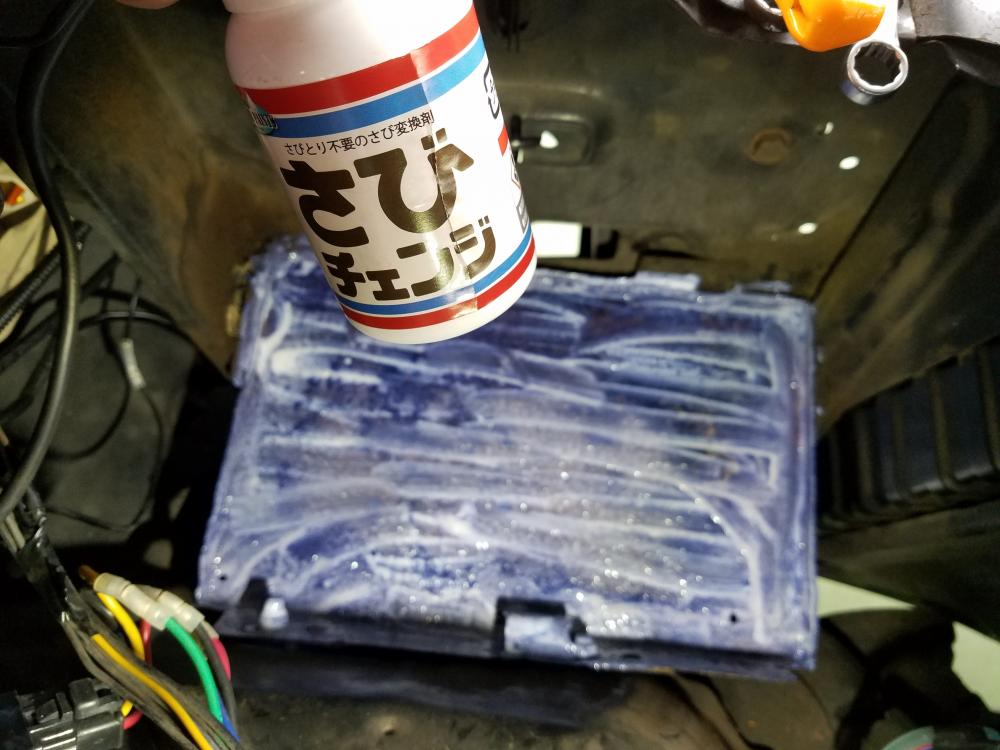

赤さびを黒錆に変えて錆の進行を抑える効果ありなので、錆を落として塗装するよりも有効な手段です。

20170726_170538

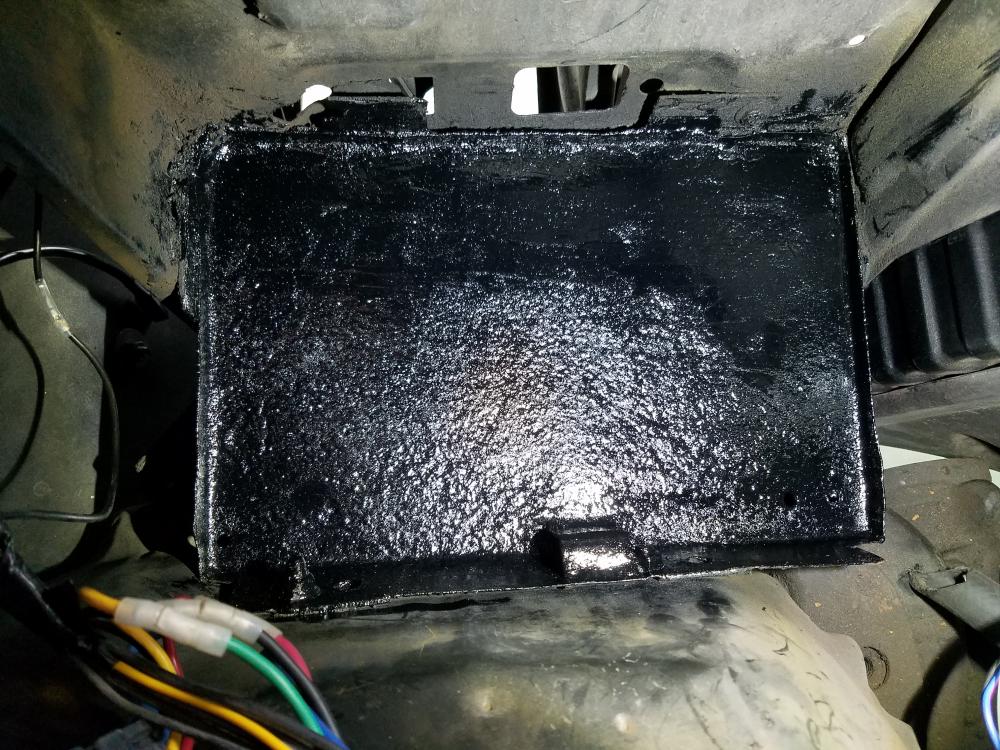

乾くとこんな感じに黒光りです

20170726_183713

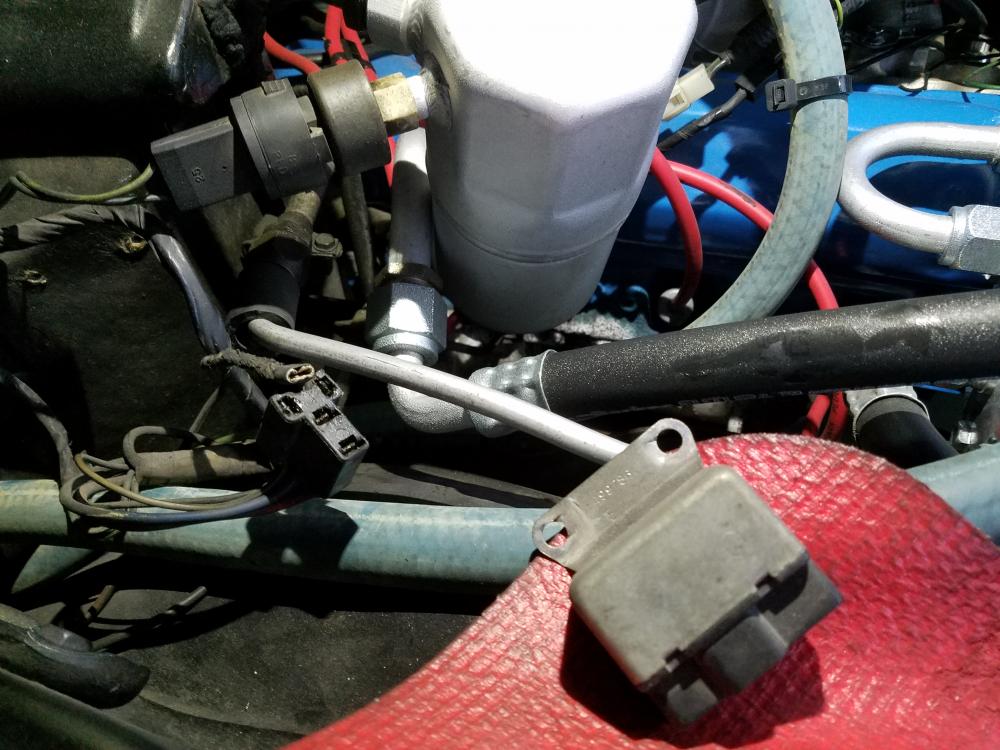

ブロワーモーターのHiファンが回らない原因はブロワーモーターリレーでした。

20170726_183935

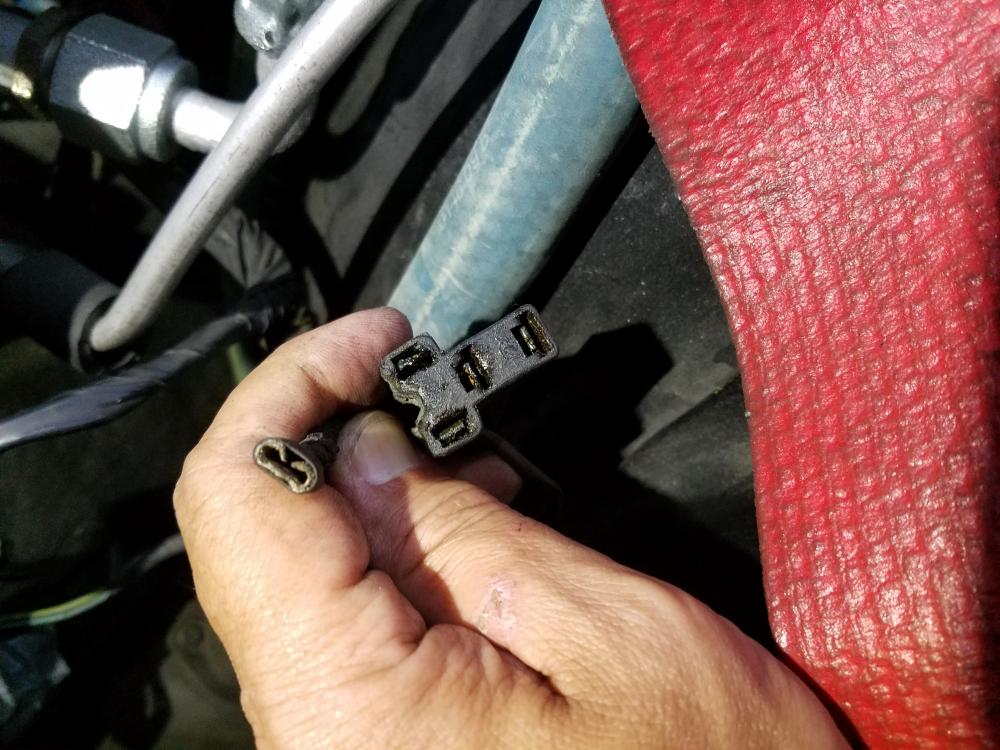

純正の新しいリレーに交換すれば動きますが、コネクターの状態も良くないので、汎用のリレーにチェンジしました。

20170726_185031

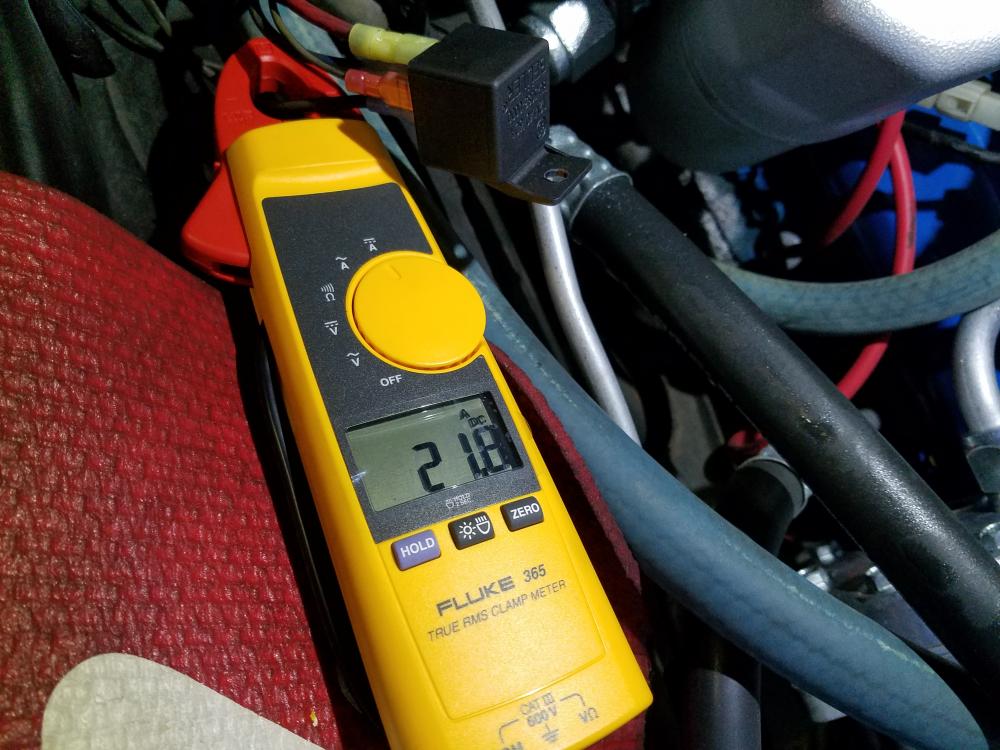

純正では無い物を付けるので、通過電流を計測し、後付けリレーの許容範囲に収まるかも調べます。

Hiファンは約22Aも消費していましたが、使用したリレーの定格は40Aですので、余裕ありです

20170727_103821

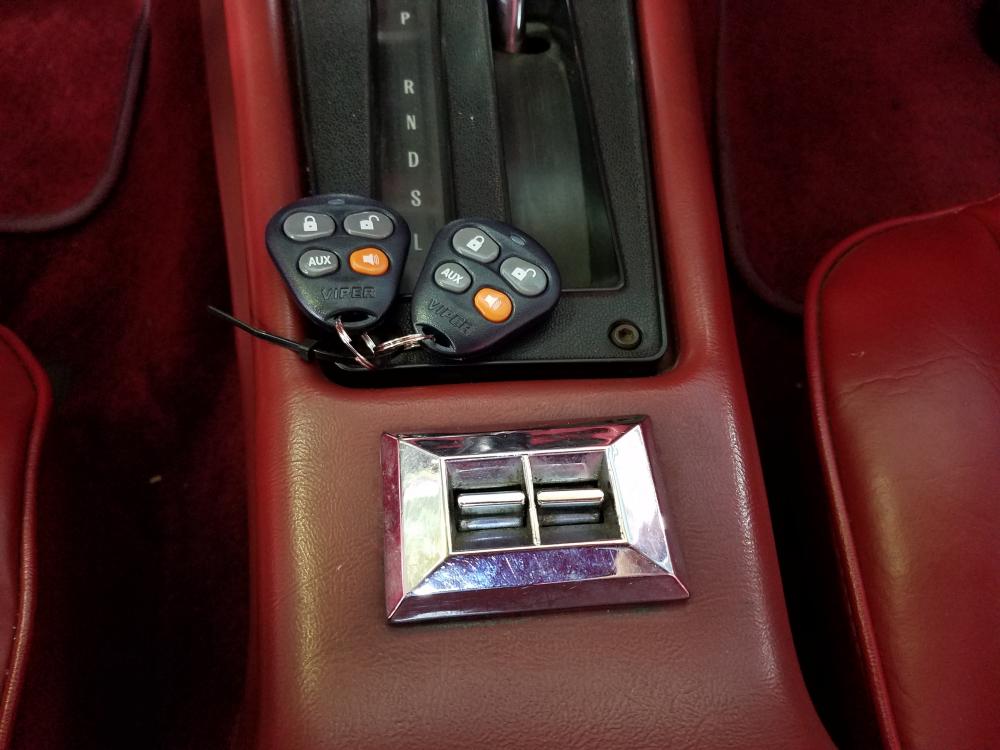

最後にキーレスエントリーも取付して電気関係は終了です。

その他の作業は次回アップします
