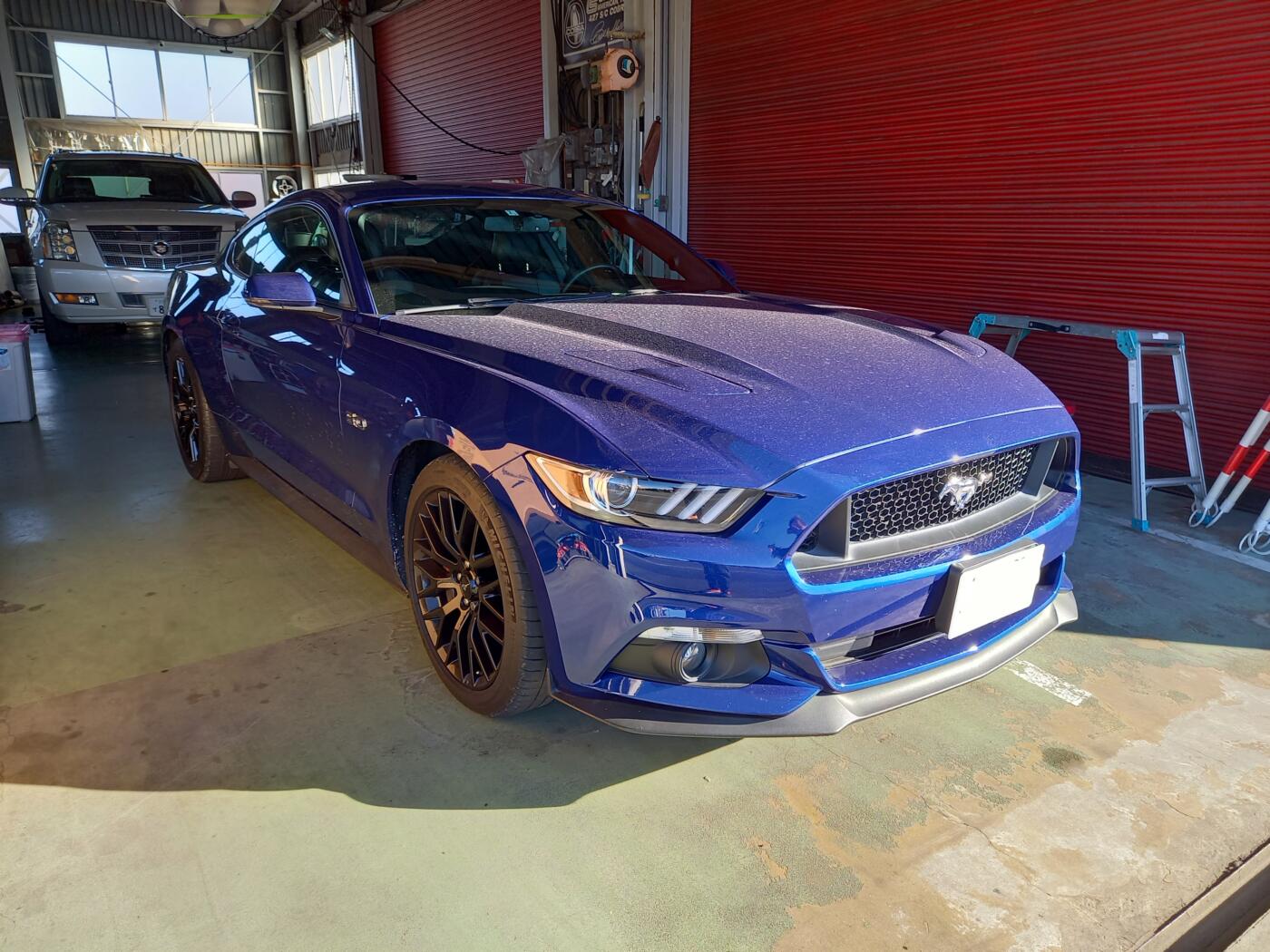

2017Y マスタングのトランクが開かないとのことで作業させていただきました。
第五世代のマスタングも途中から室内にトランクオープナースイッチが付きましたが、この第六世代も室内のトランクオープナースイッチを押せばトランクが開きます。
ですが、ボタンを押しても開かない😥
もちろんスマートキーのトランクオープンボタンも反応しない
そもそもトランクにはキーシリンダーが付いていないので、トランクオープナースイッチで開けるか、トランクルーム内部からエマージェンシーレバーを引っ張って開けるかしかないのです😵💫
これはとても不便ですよね
![](https://www.wellpine.net/wp/wp-content/uploads/2023/03/20221218_130946-1024x768.jpg)

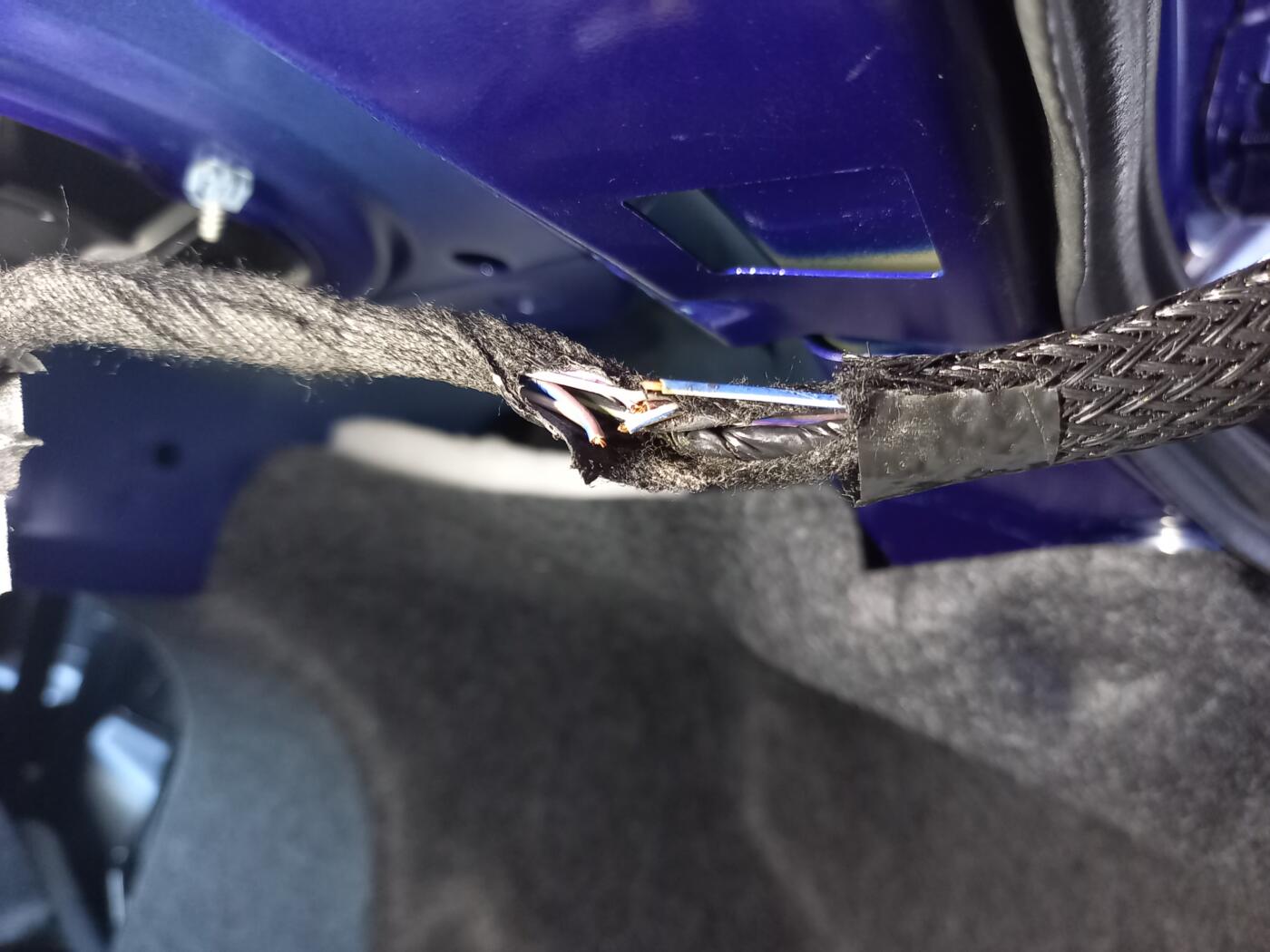

お客様曰く徐々に悪くなって、バックカメラも映らなくなったとの事。
これはコントロール系の問題ではないと思い、トランクリッド配線を確認しました。
むむっ❗これはっ❗てな怪しげな部分のワイヤリングハーネスのテーピングを剥がすと出てきました👀
老眼の私でも分るくらいに切れている🤓
![](https://www.wellpine.net/wp/wp-content/uploads/2023/03/20221218_131545-1024x768.jpg)

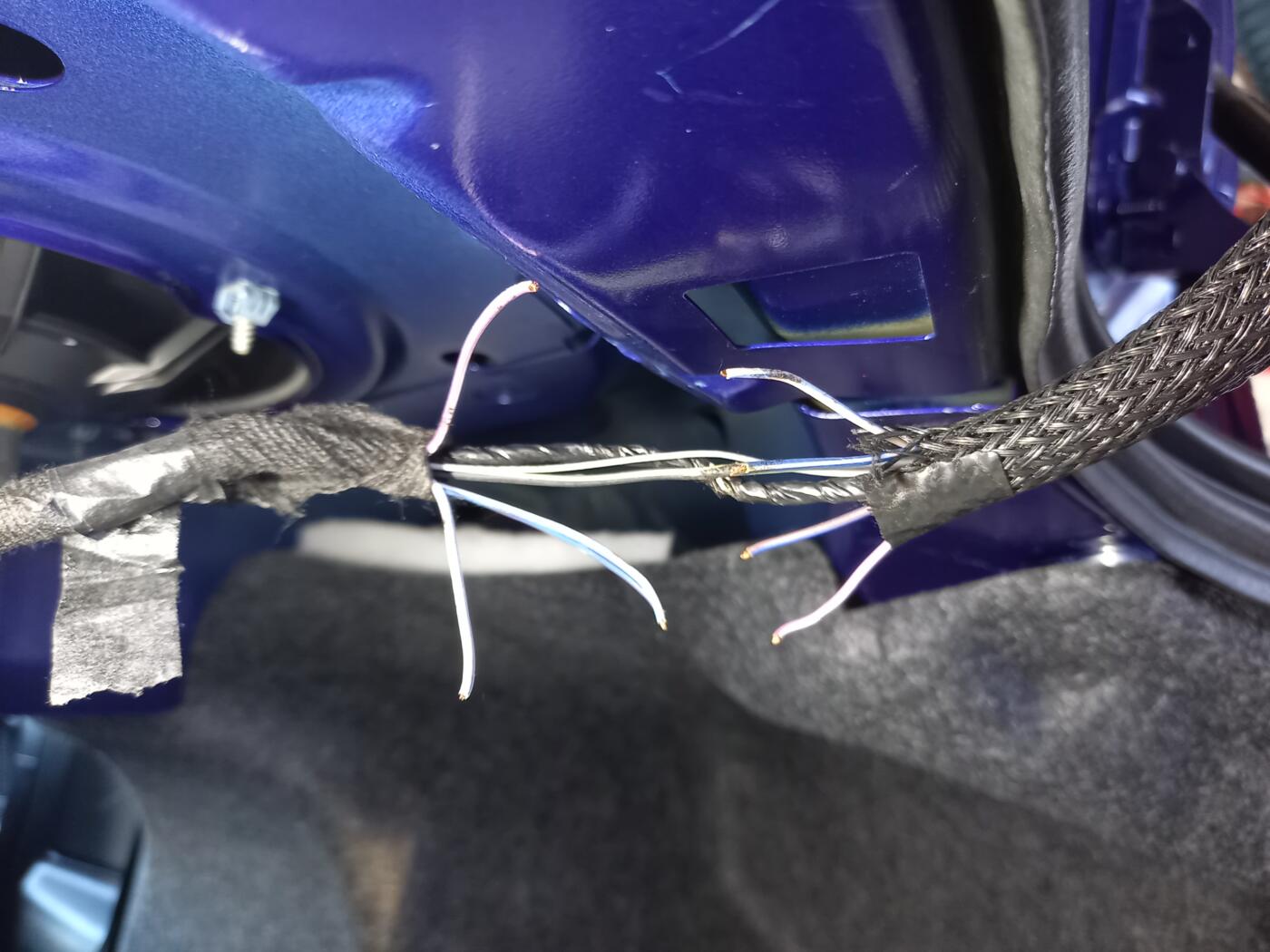

さらにテーピングを剥がしていくと、なにこれっ❗
ってなくらい切れちゃってる。
ブログ的に切ったわけじゃないですよ😅
こりゃトランクオープナーも動かない訳ですが、切れすぎです。💦
![](https://www.wellpine.net/wp/wp-content/uploads/2023/03/20221218_134449-1024x768.jpg)

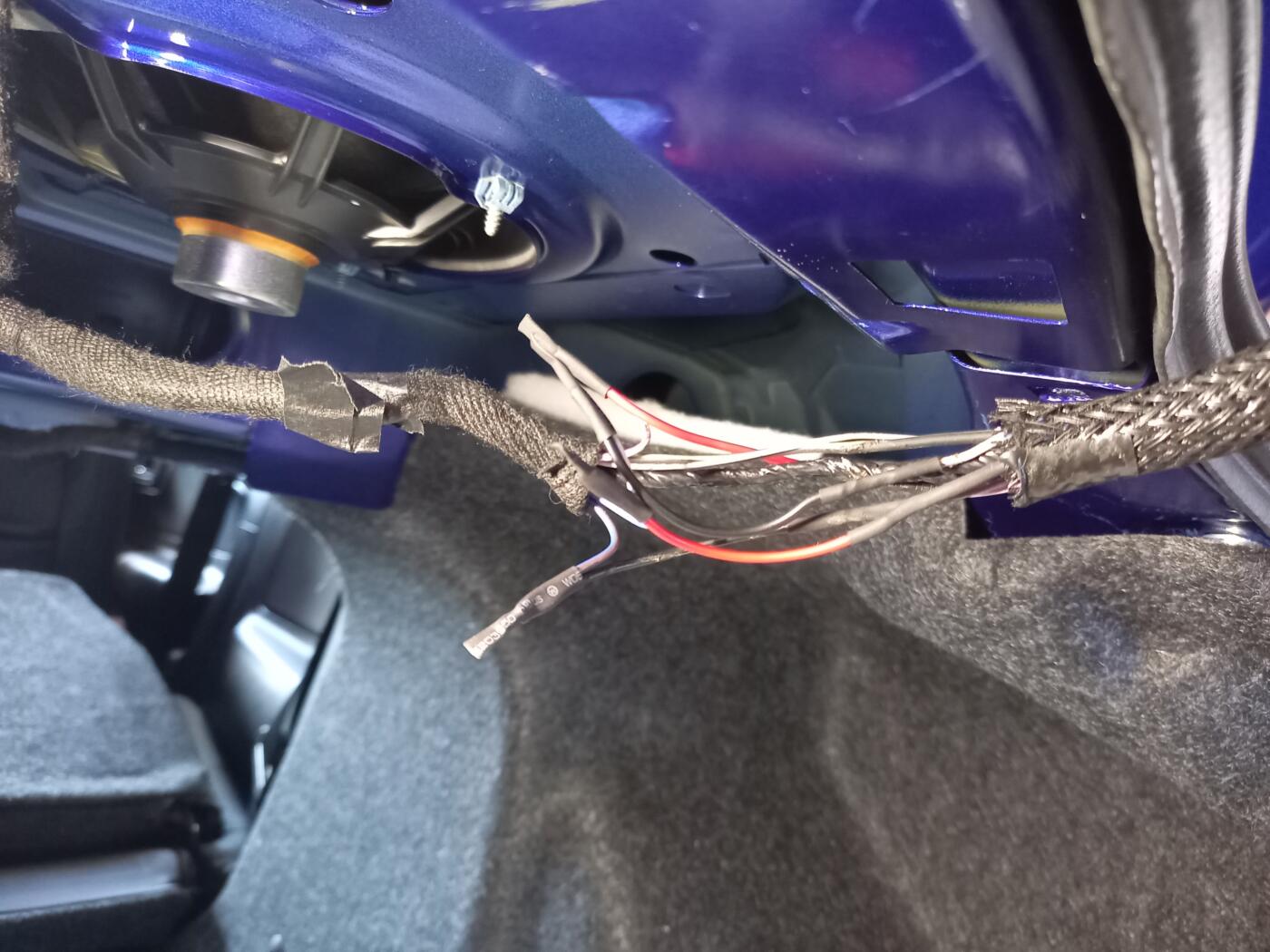

切れた配線はそれぞれ延長して再接続しました。
何故に切れたかと言えば、多分日本車ではないだろう🙄
トランクが開けば配線が引っ張られるって事を考えず??
閉まっている状態でワイヤリングハーネスがきっちりと固定されていた為😅
![](https://www.wellpine.net/wp/wp-content/uploads/2023/03/20230312_190529-1024x768.jpg)

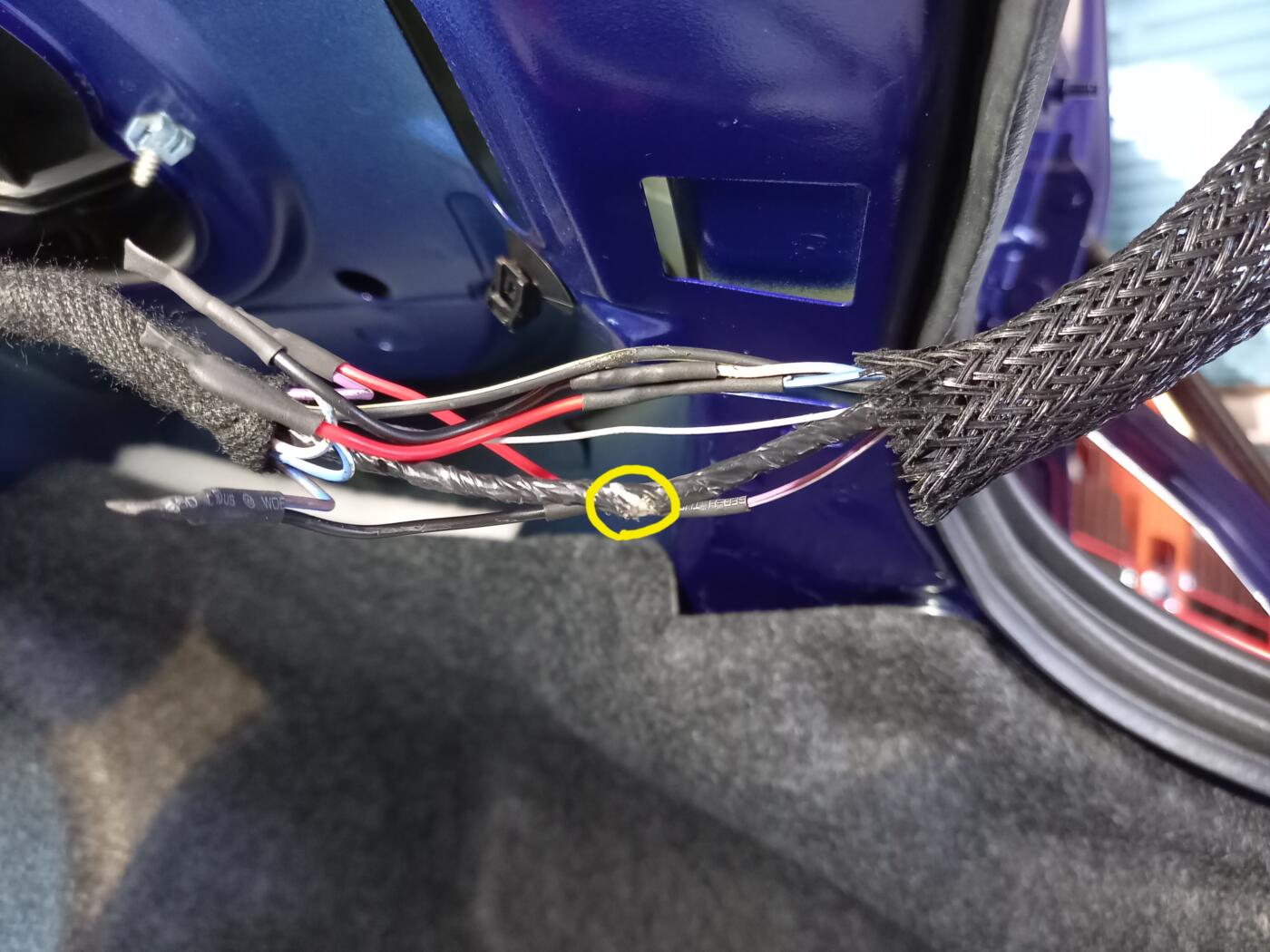

最初に出てきた配線は全て延長してOK
そして、〇の部分も怪しさ満点🧐
これはシールドされているビデオ配線だと思われます。
![](https://www.wellpine.net/wp/wp-content/uploads/2023/03/20221218_135508-1024x768.jpg)

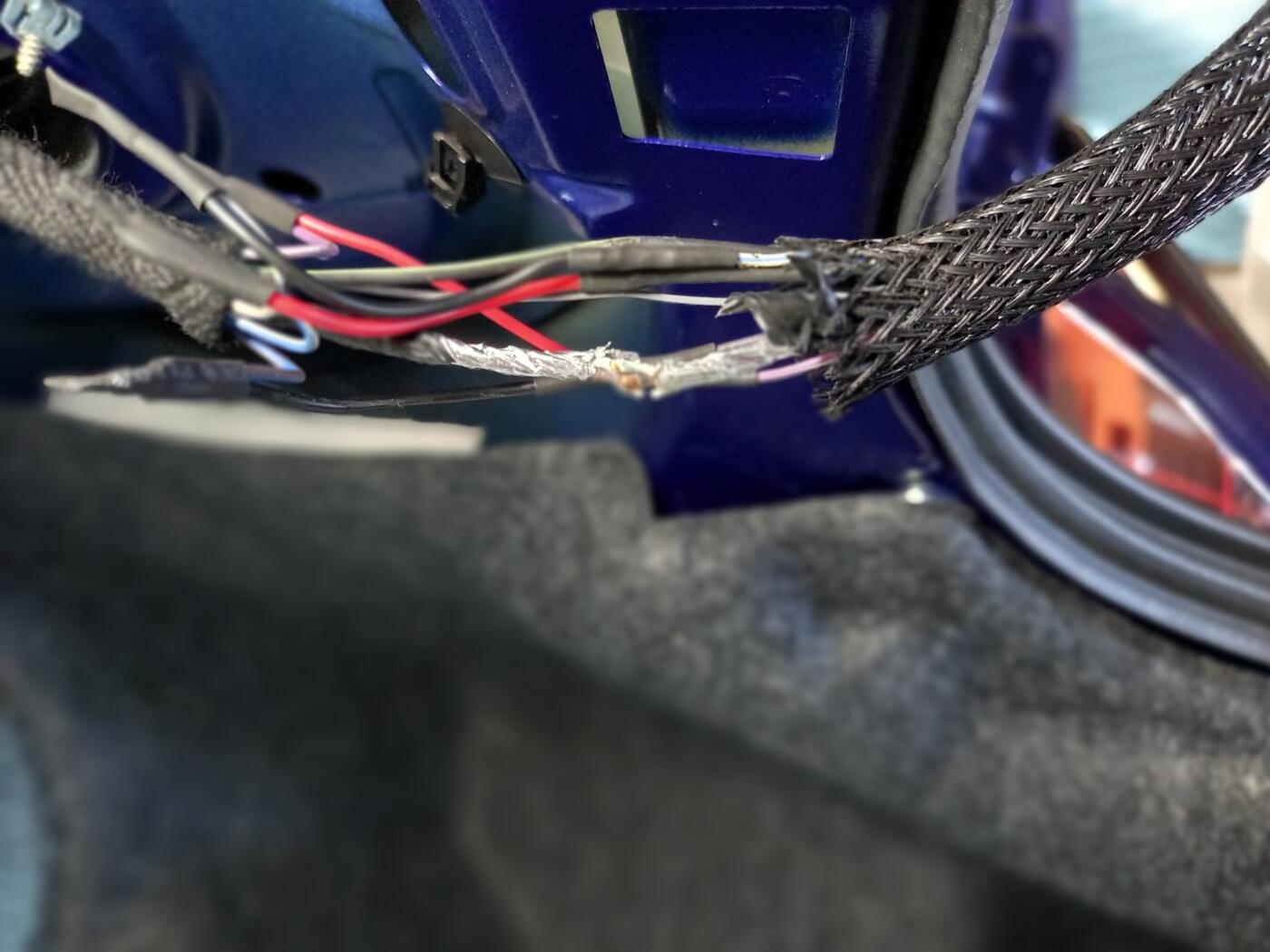

被覆を剥がせばやはりシールド線でした。
詳しくは分かりませんが、ビデオケーブルなどは、外側の被覆を剥がせばこの銀紙?的なのが巻いてあったり、シールド線がぐるっと巻いてあったりしますね。
![](https://www.wellpine.net/wp/wp-content/uploads/2023/03/20221218_135526-1024x768.jpg)

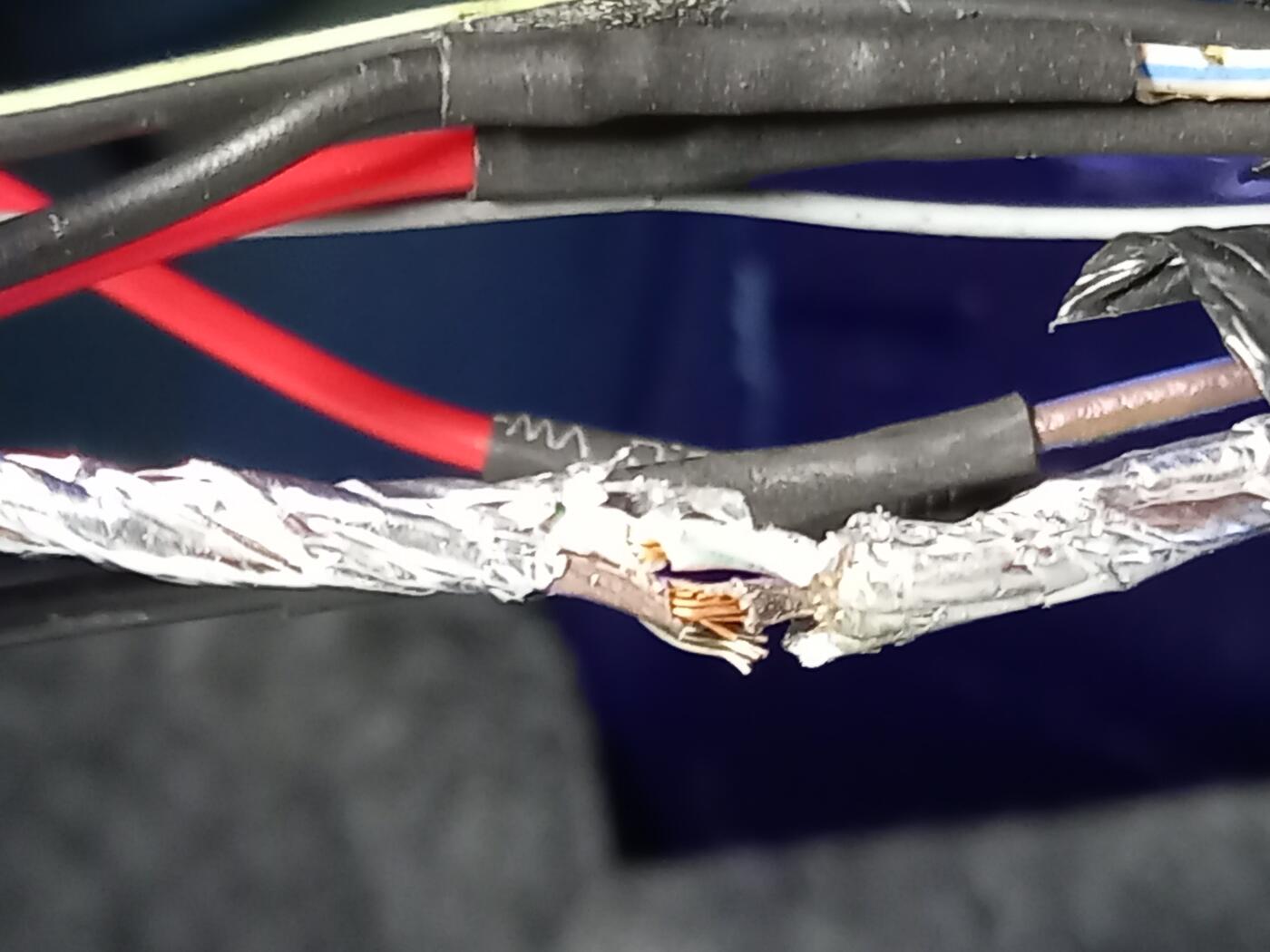

そして銀紙を剥がせば、ほらほら👀
![](https://www.wellpine.net/wp/wp-content/uploads/2023/03/20221218_135536-1024x768.jpg)
てな訳でバックカメラの配線は断線ではなくショートでした。
まあ全てが大した原因ではなかったし、画像もパッとしない地味~な配線だけ🥲
なので、なんだかなー的に思われた方もおられたかもしれませんが💦💦
故障探求とは、いかに早く的確に故障個所にたどり着くか!
そして何故に故障したのかを判断して、また同じ症状にならないように改善するかが大事だと思ってます😎
…と無理くりに完結🤣
