2003Y ハマーH2 エンジン 不動 修理

2003Y HUMMER H2

20170409_163846

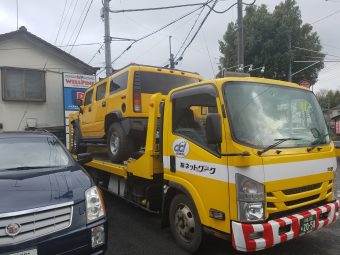

業者様からレッカーで搬入されたハマーH2さん

エンジンが掛からない(スターターモーターが回らない)シフトレバーが動かない、イグニッションキーが抜けない等の症状でお預かりしました。

20170512_210158

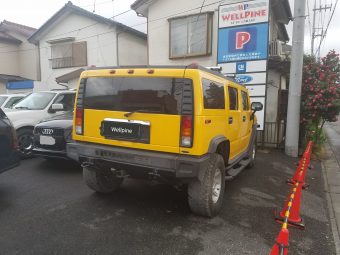

話を伺うと、業者様が預かった時点でオーナー様が何件か修理屋さんに出されていたらしいですが、結局直らずの不動状態でお預かりしたみたいです。

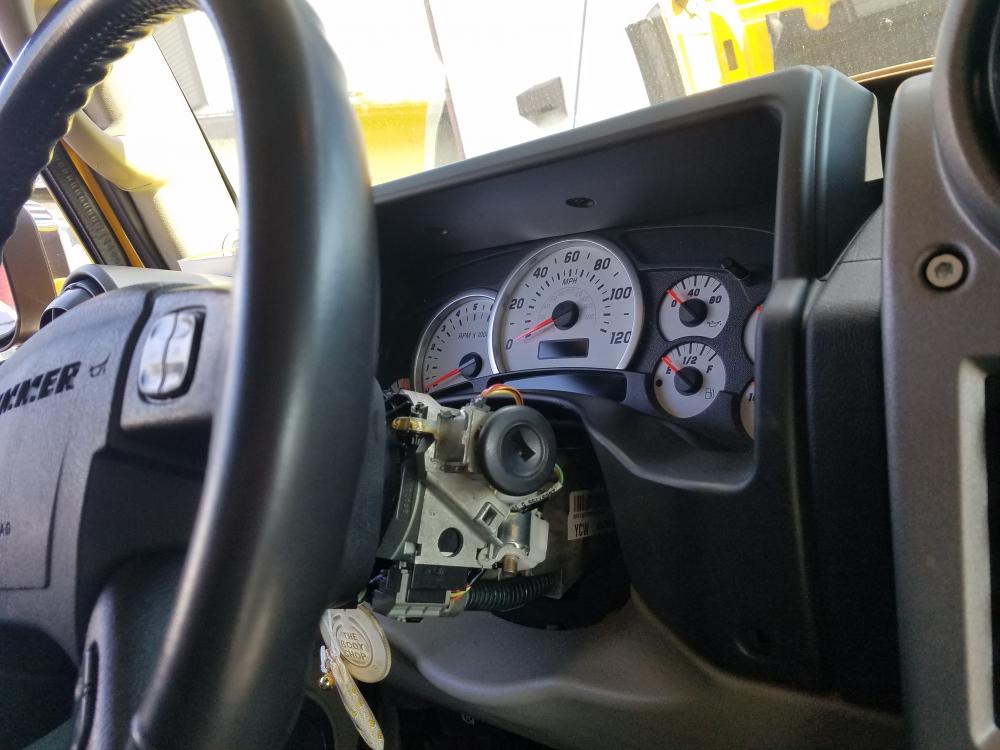

20170424_145532

コラムカバーは入庫時から外されていましたが、これは業者様がイグニッションキーを抜くために外されたそうです

20170512_130324

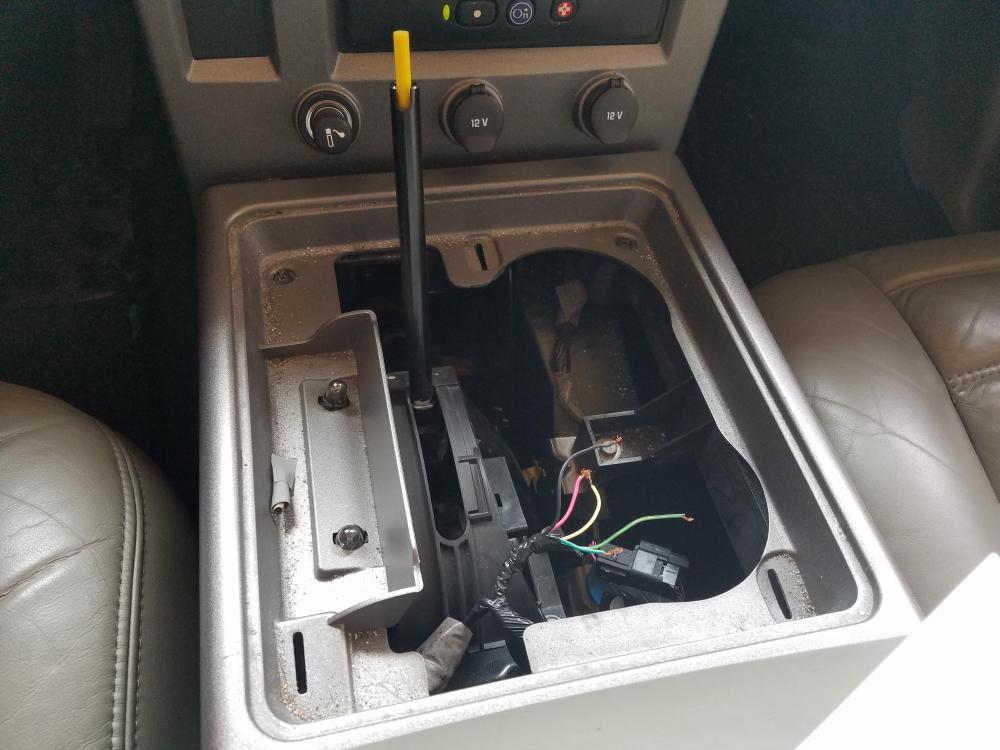

室内もこのような状態、、、、、

しかも

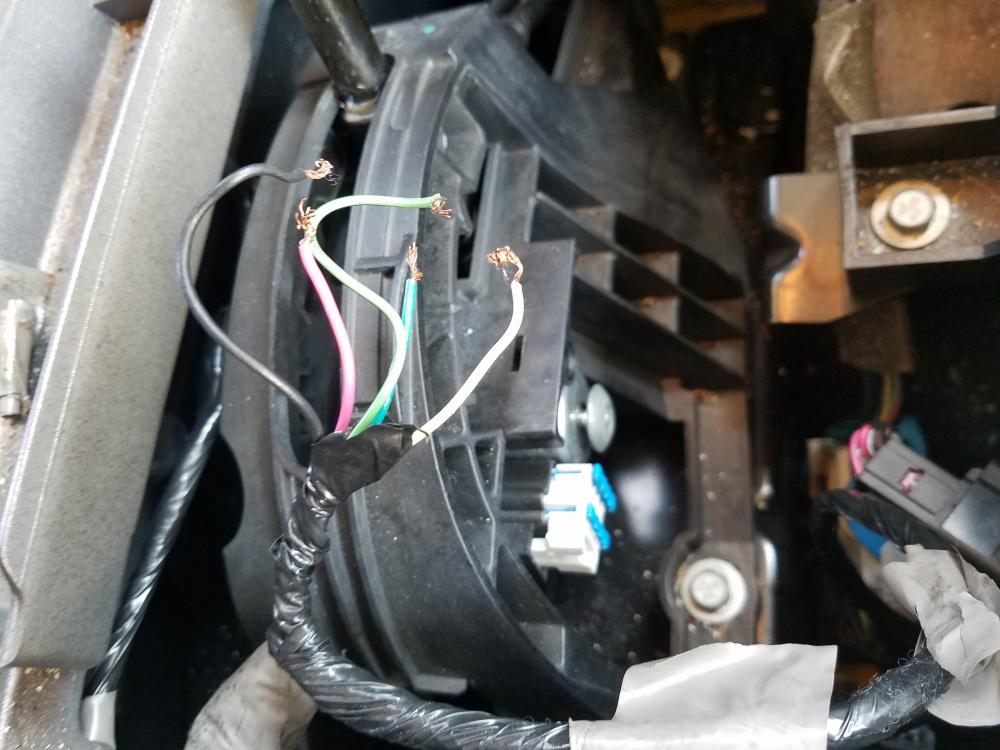

20170424_145600

これ何ですか

盗難にでもあったかの様な状態で

まだ何もしてないんですが、端子は何処に行ってしまったんでしょうか

20170424_145156

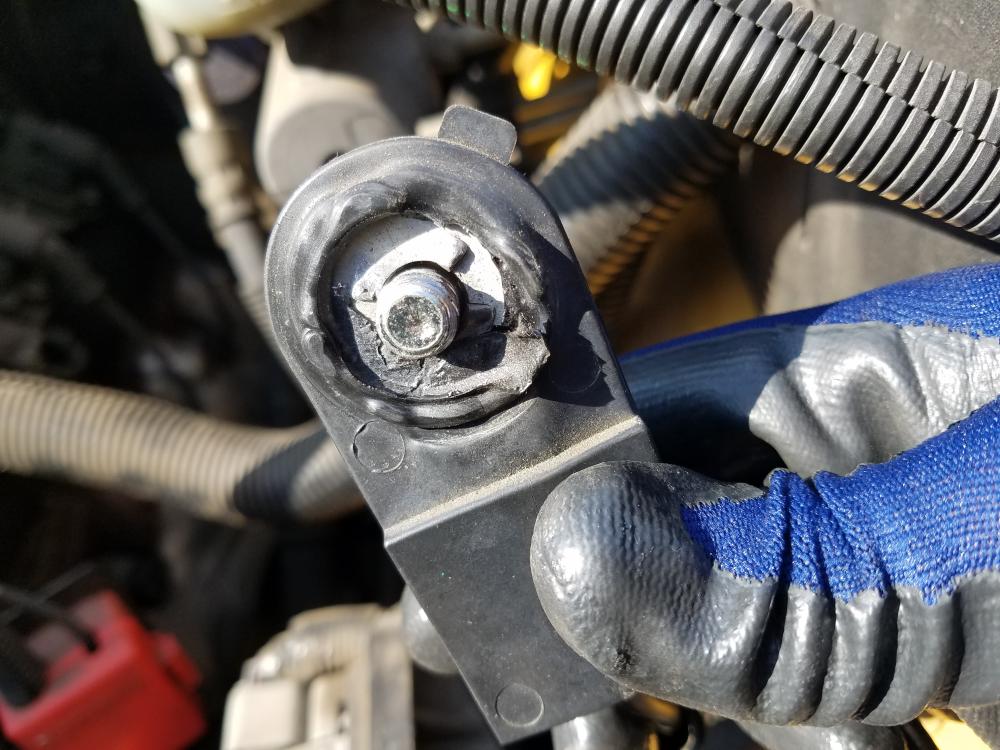

お預かり時にはイグニッションキーを回しても何も反応しないバッテリー完全放電状態でしたので、まずはバッテリー交換からさせて頂いたのですが、バッテリーマイナス端子もバッテリー端子に対して斜めに無理やり締めこまれていて、防水ゴムも何だか半分溶けてしまったような状態でした。。

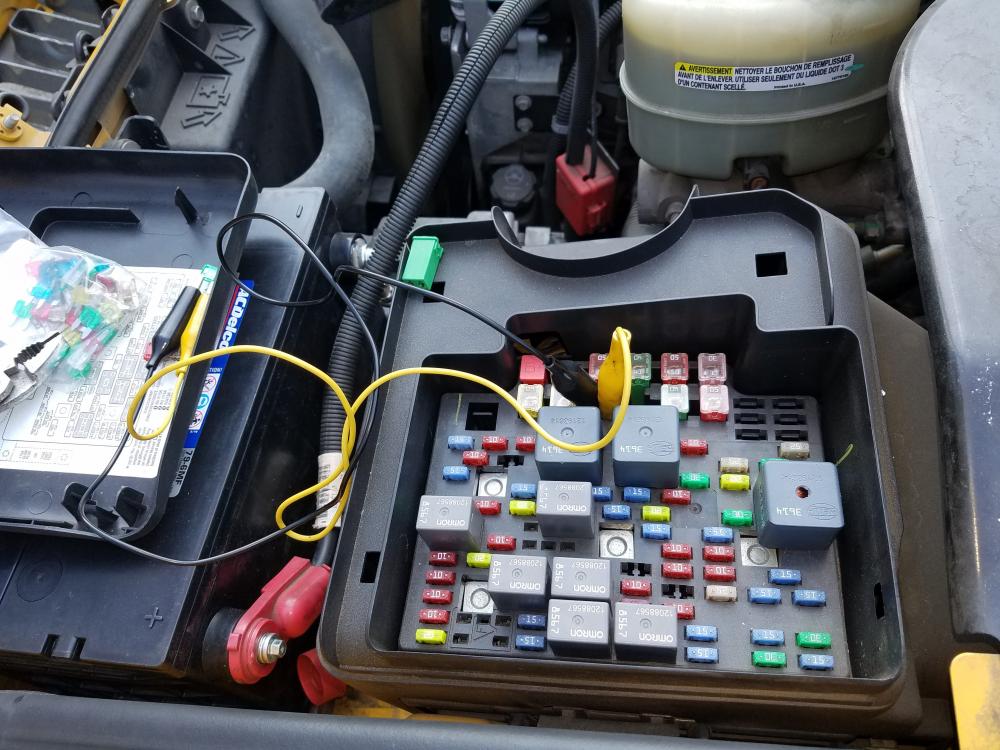

20170424_155307

バッテリーを交換しても勿論エンジンは掛かりませんし、シフトレバーの切れている配線に電圧もかかりません。

イグニッション、スターター系統の配線をチェックすると、40Aのスローブローヒューズが切れていました

この40Aが切れるって普通ではないんです

推測でしかないですが、お預かり時に1年前にスターターモーター交換していて、この状態になった後もスターター単体では動作していたとらしいと説明されたので、スターターを外した時にショートさせて飛んだのか、、、、

念の為この40Aラインのショート等を点検しましたが、現状問題なく、新しいスローブローヒューズを入れてここはOK

これでスターターモーターが回るようになり、エンジンも無事始動

ですが、シフトレバーは動かず、イグニッションキーをOFFにしてもキー抜けない状態です。

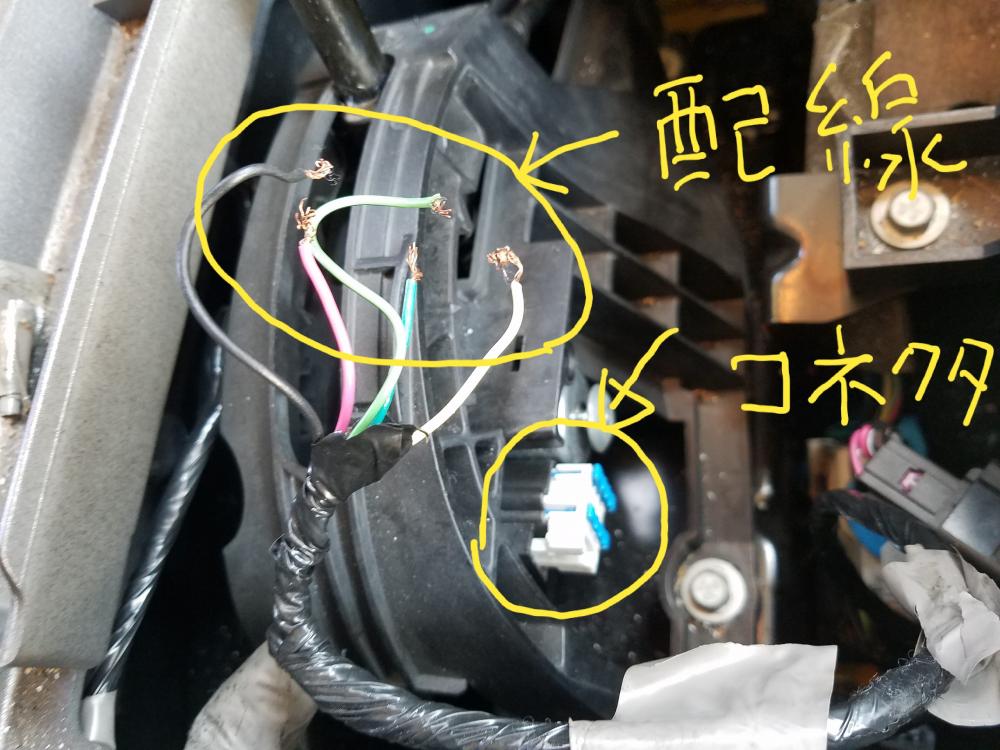

20170512_213936

残るは室内の配線写真中央の白いのがコネクターで、コネクターに刺さっていたはずの配線がぶっちぎれてます。

コネクターを抜いて確認しましたが、配線の先についているはずの端子が2個残っていただけです。

配線5本、端子2個、、、、残り3個は何処にお出かけでしょうか、、、

ここまで来ると、完璧素人作業で笑いも出ませんね

この配線に電源が立ち上がらないのは室内の10Aヒューズが飛んでいただけなので、交換して電源が来るようになりましたが、配線の復旧が問題です

ワイヤリングハーネスは生産終了で出ない様ですし、これは端子を見つけるしかないと、、、、

20170512_161851

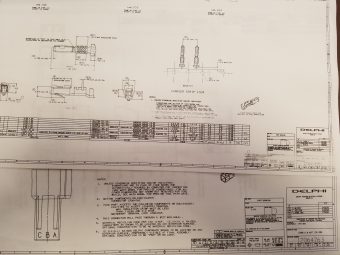

端子図を探しながら、や~っと見つけました

が、、まあ日本に在庫がある訳もなく、、、アメリカ本国にオーダーです

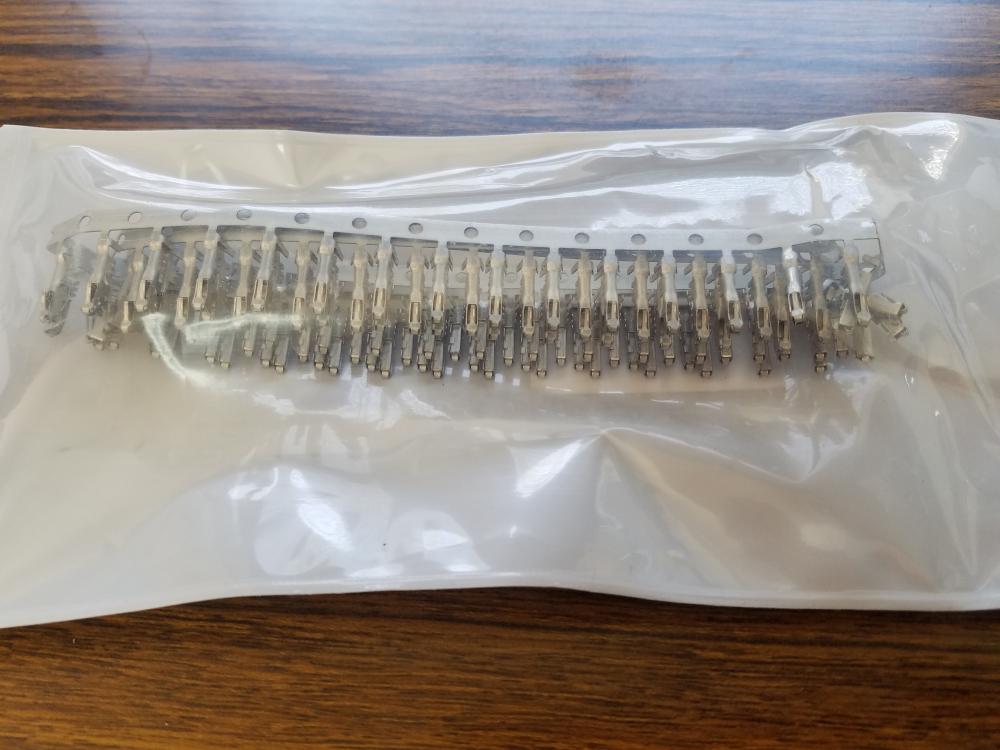

20170511_112040

思ったより早く到着して良かったですが、欲しいのは5個、、、、

最低ロットは100個

こんなの次に使うことは無さそうですが、、

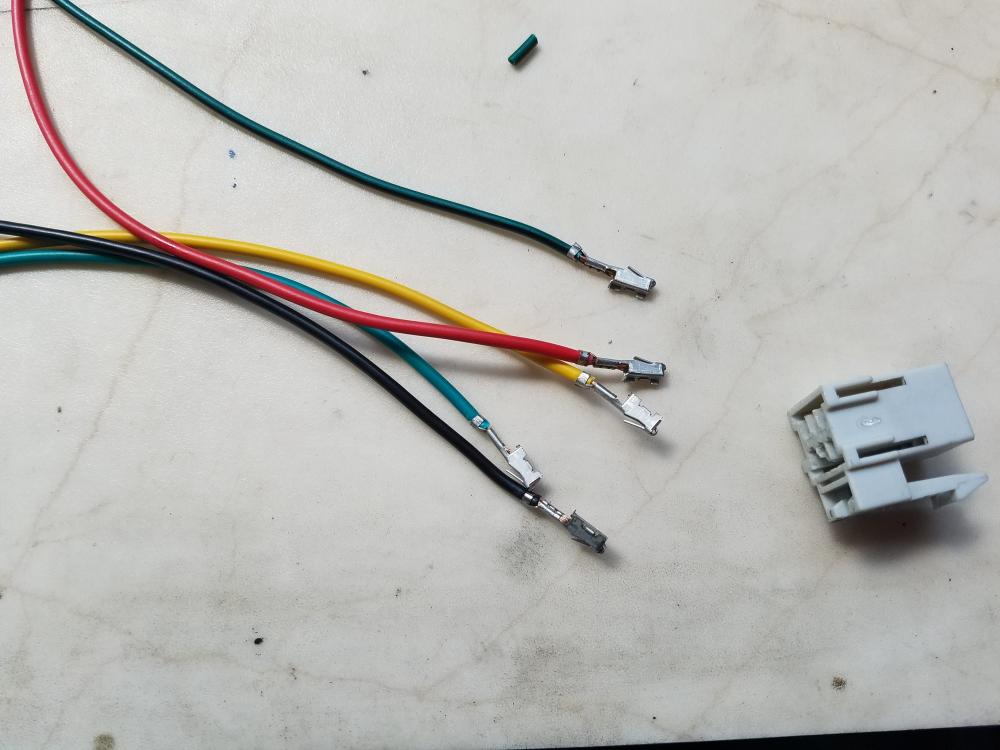

20170512_132128

5/100を使って配線作りです(笑)

この手の作業に老眼鏡が必須になって来て、少し寂しい感じです

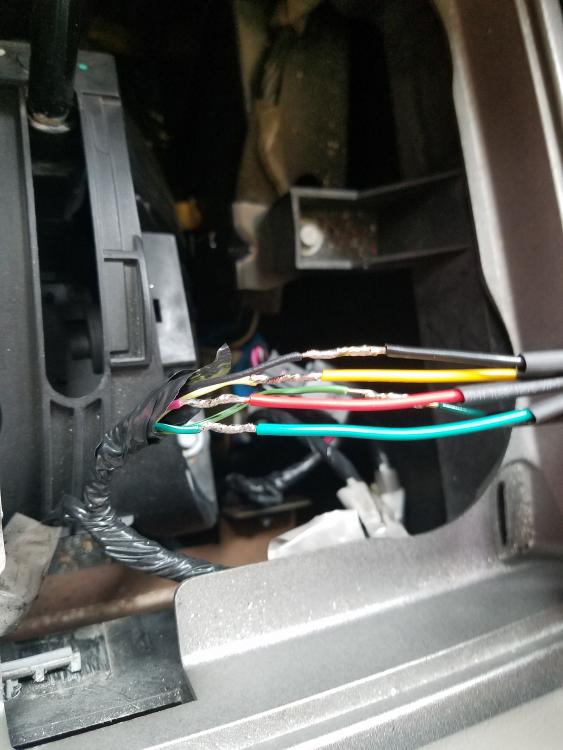

20170512_134824

ぶっちぎれているワイヤリングハーネスと、作り直した配線をはんだ付けして

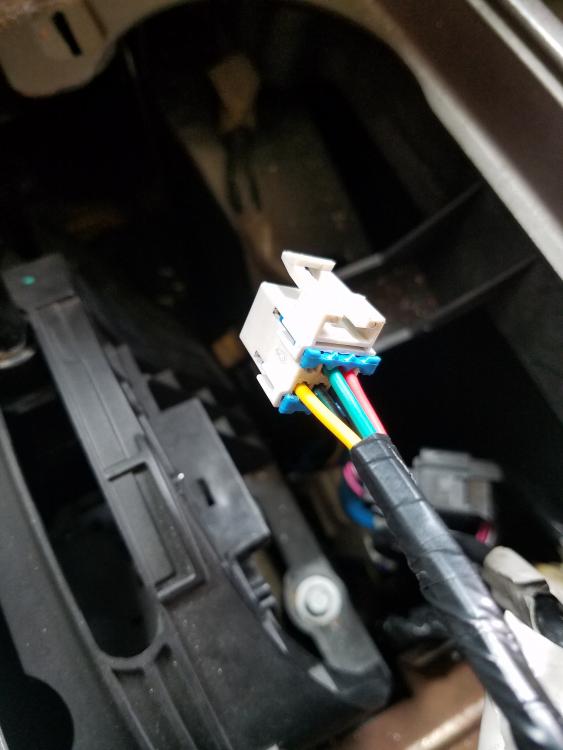

20170512_135202

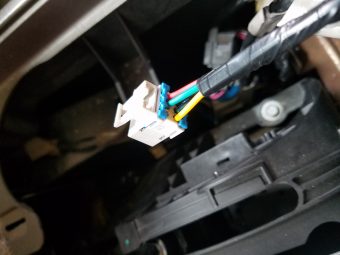

完璧です

勿論こんな時も車両配線図がないと、復旧出来ないのは言うまでもないです

作業終了後にエンジン チェックランプはじめ、各コンピューターのクリヤーをして完了です

今回の修理は、不具合発生時の状態がまったく分からないので一概にはいえませんが、、

まともに修理出来るお店に出していれば、もっと早く、簡単に、安く、直っていた事だけは確実です。

お店選びは慎重に
