ダッジ チャージャー ライト(電気)廻り修理

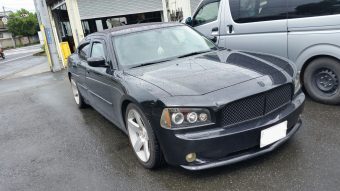

2006 Dodge Charger

2016-09-08-13-59-49

ご紹介で来店頂きましたダッジ チャージャーさん

電気廻り(ヘッドライト、フォグランプ、ブレーキランプ)が点かないとの事です

ブレーキランプはまるっきり点かずヘッドライトも左右共点かず、

かろうじて右側のフォグランプが点灯するだけと言う、けっこう危険な状態でした

見てみれば、社外のイカリング付きヘッドライトに

2016-09-08-14-01-52

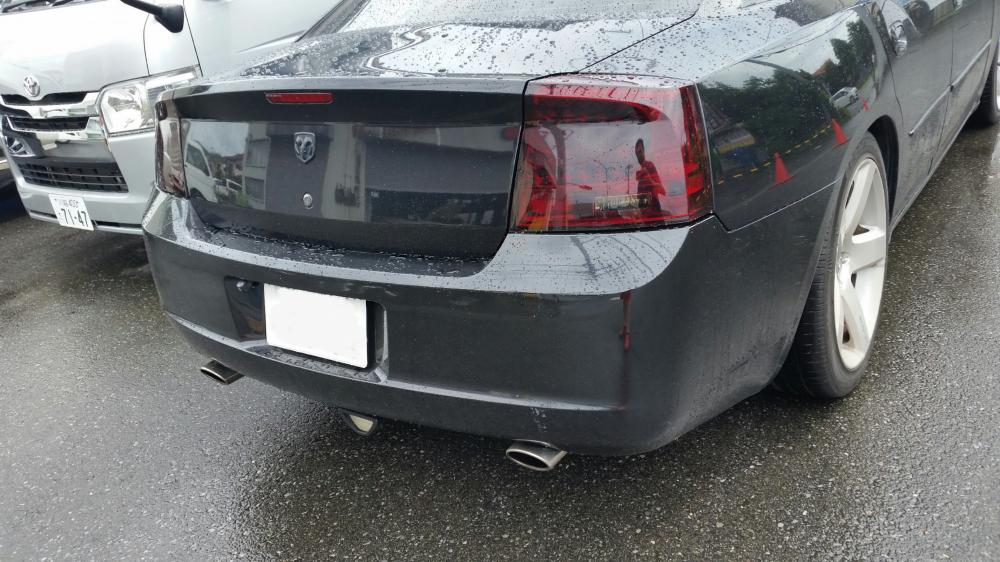

これまた社外のLEDテールです。

早速作業して見ると、ストップランプのヒューズ切れを発見

トランクルーム内のヒューズボックスのヒューズ交換すると復活

LEDテールを付けた時にショートさせたのかな~

と、思いながらもブレーキペダルの根元に付いているブレーキスイッチを確認しようと、運転席下のカバーを外すと、、、

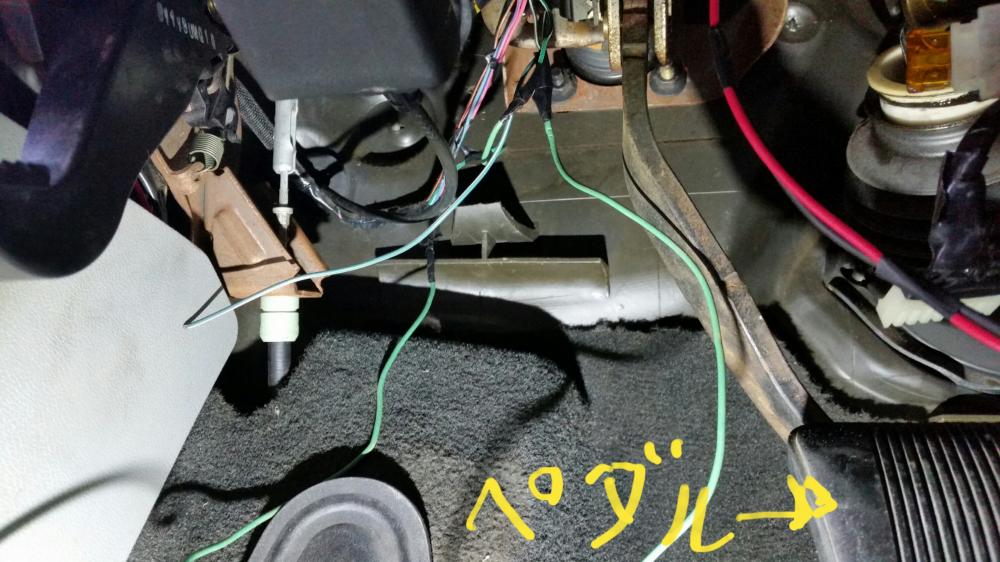

確実に後から配線しました的な配線がぺろーんとおでまし

2016-09-21-21-45-16

よ~く見てみると、これがブレーキスイッチから出て来ております。。。

そして、他にもスイッチからの配線をカットしっぱなしで露出している配線も

その露出配線を検電すると、、ブレーキ踏むと12Vが出ます

恐らくこれがボディーに振れてショートし、ヒューズが飛んだ可能性が大きいです

そしてヘッドライトとフォグランプ

20160910_184545

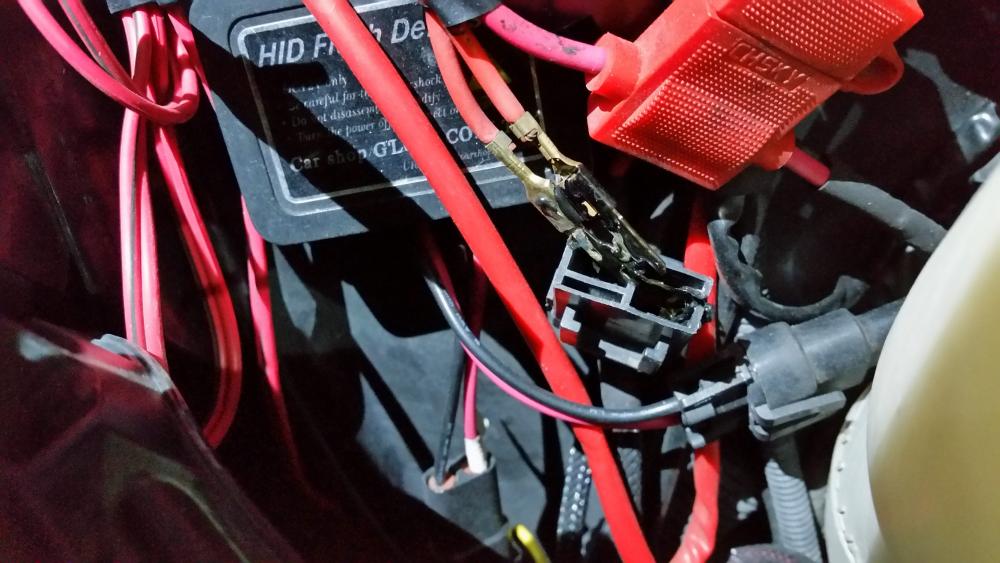

社外品のHIDが付いていましたが、、、、

分かります?

2016-09-21-21-42-47

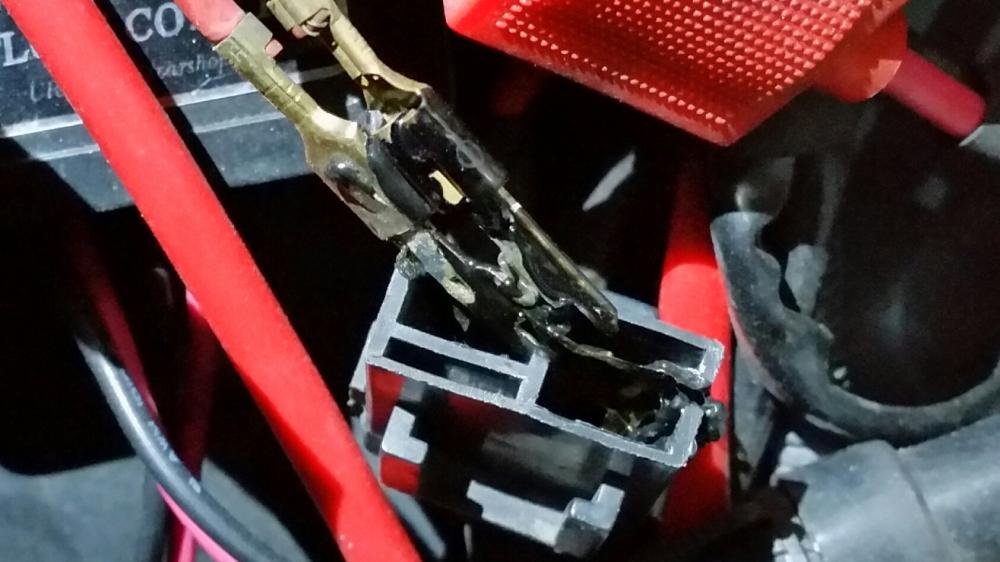

ヒューズボックスからドロ~ンと中身が溶けだしていました

勿論溶けたヒューズも切れていて、これでは点きませんね

ヒューズボックスが悪いのか?はたまた配線やそれ以外に原因があるのかを確認します

20160910_190737

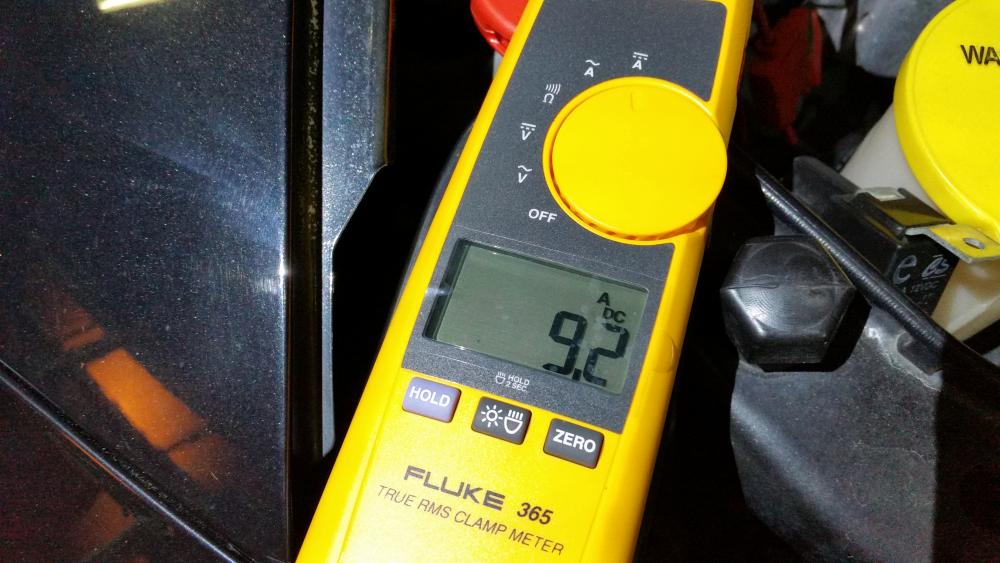

これはクランプタイプの電流計で、見る事の出来ない電流を数値化するアイテムの一つです

ライトを点けた状態で9.2A程度ですので、元々の配線の太さで問題なさそう。

おそらくヒューズボックスの接触不良から熱を持って、不具合が発生したものと推測できます。

何でもそうですが、悪い所を交換するだけでは直した事にはなりません。何故そうなったかを探求する事が修理なんです

そしてヒューズボックスを修理してヘッドライトを点灯させると、、、、、、、

右のヘッドライトと左のフォグランプが点灯

まあ、めちゃくちゃです

20160910_190232

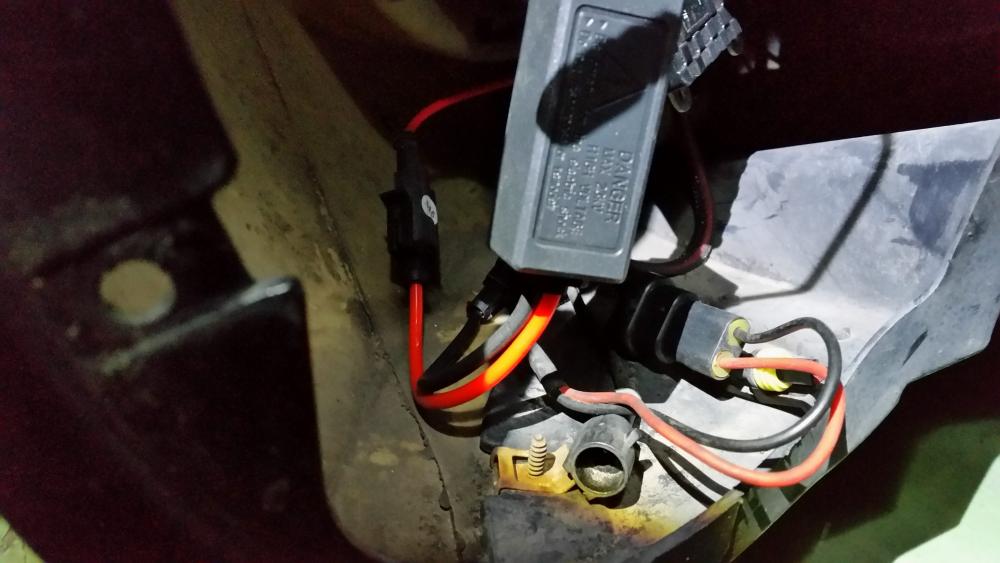

これは左フォグランプ裏のハーネスです。これ自体は特に問題ありませんが、フォグもHIDなので、以前に修理した人がフォグとヘッドライトを間違えたんでしょうね

こんな車が結構多かったりするんです。。

ヘッドライトのヒューズにしても、たまたま溶け出ていたポイントが良かったので、大事に至りませんでしたが、ヒューズボックスにはバッテリー電源が来ていましたので、その配線がボディーに振れっぱなしになれば、燃えてしまった可能性も大いにあります

おかしいな?と思ったら、早めの点検をお勧めします。
