73Yナローポルシェ ウエーバー組み付け

ウエーバーキャブ(WEBER IDA3C)分解清掃まで終わったので、組み付けです。

20160426_174802

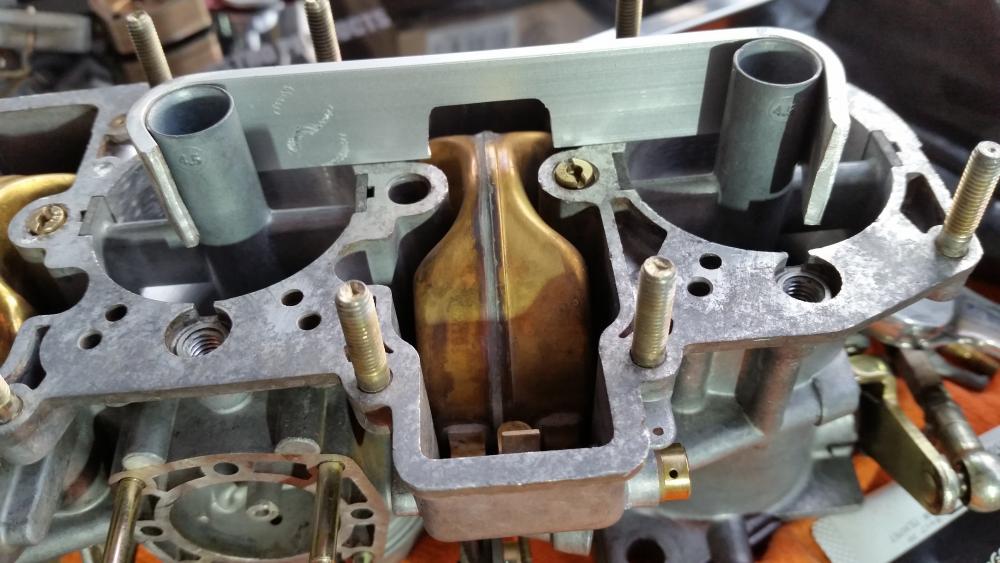

フロートレベルの調整から

しっかりと合わせたいので治具を作りました

と、言ってもアルミフラットバーを曲げて削っただけですが、、、

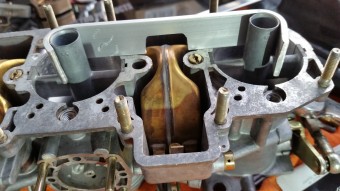

20160426_174939

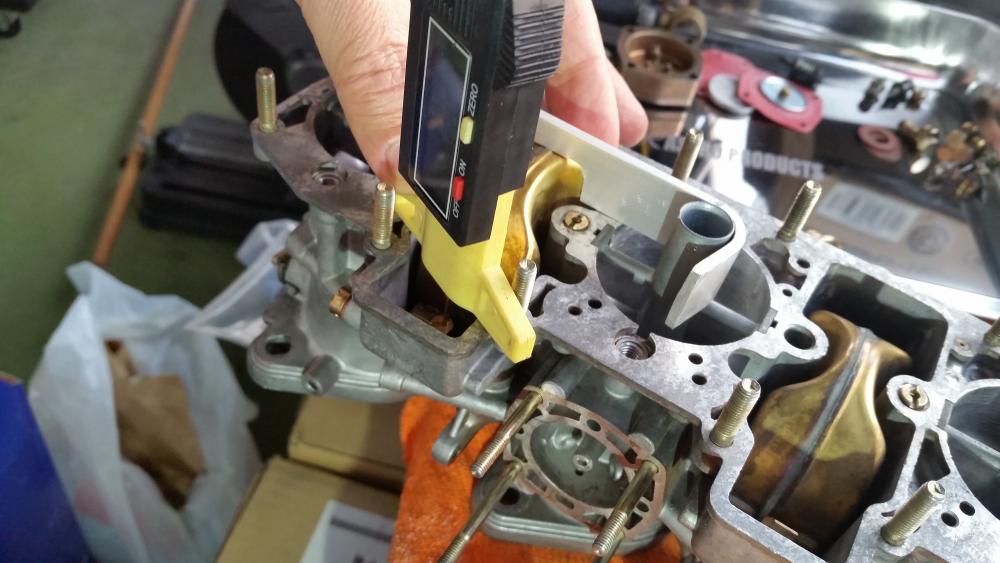

こんな感じで治具を使えば測定もしやすいですからね

20160421_181839

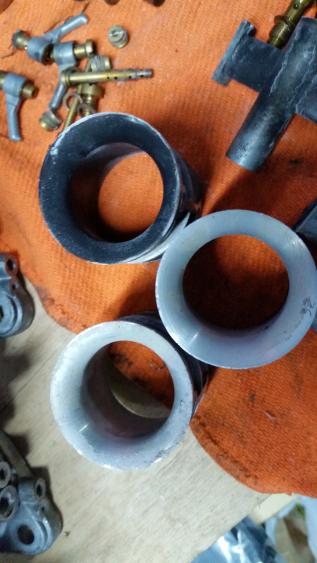

分解時に#6番のアウターベンチュリーだけ真っ黒クロスケだった原因が一つ分かりました

20160426_181428

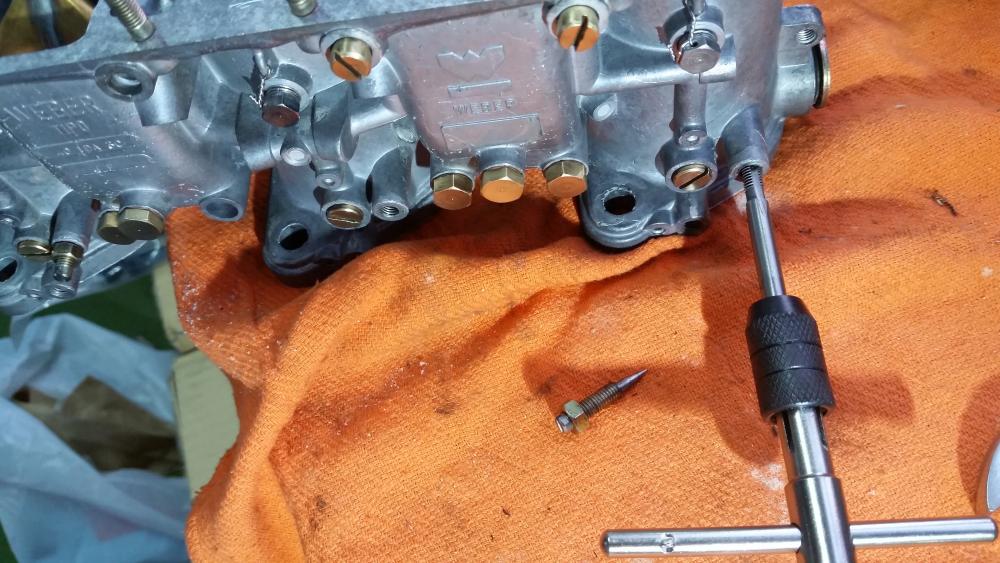

エアアジャストスクリューやミクスチャースクリューが硬くて絞り切れない状態でした。

通常それぞれの調整は全閉状態から徐々に開けて調子の良い所を探っていきますが、全閉に出来ない状態だったので、これではまともな調整は出来ないと思います。

ねじ穴を修正して、すべてのアジャストスクリューが同じ出代になるようになりました

20160426_184216

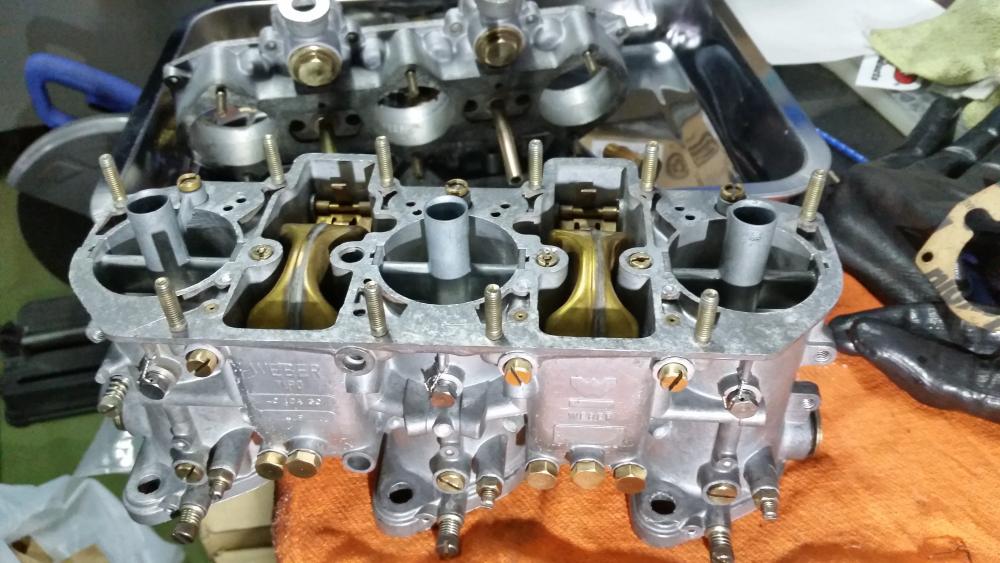

フロートレベルの調整や各アジャストスクリューの取付も終わりです

20160426_190331

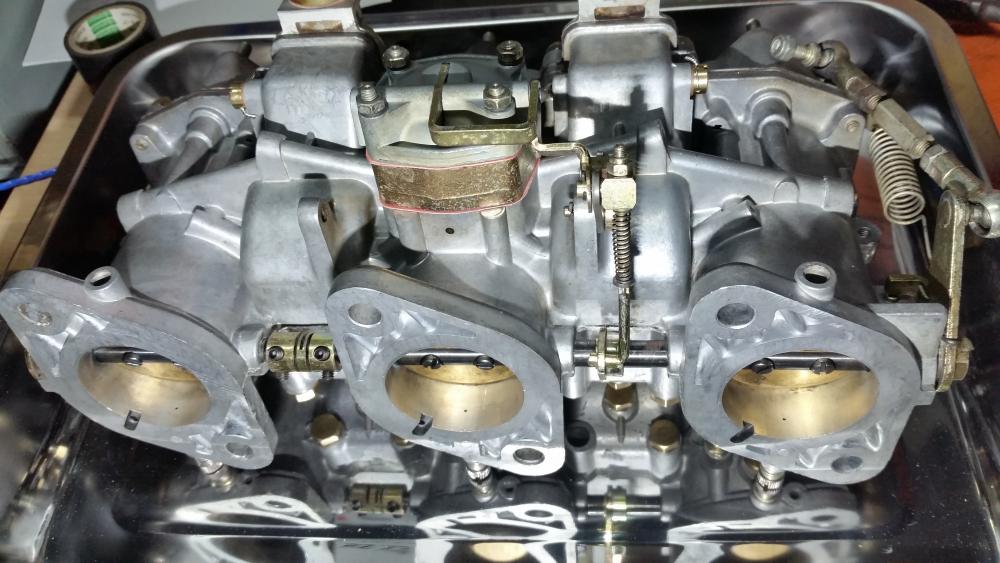

勿論古いガスケットも綺麗に除去してますよ

20160426_190359

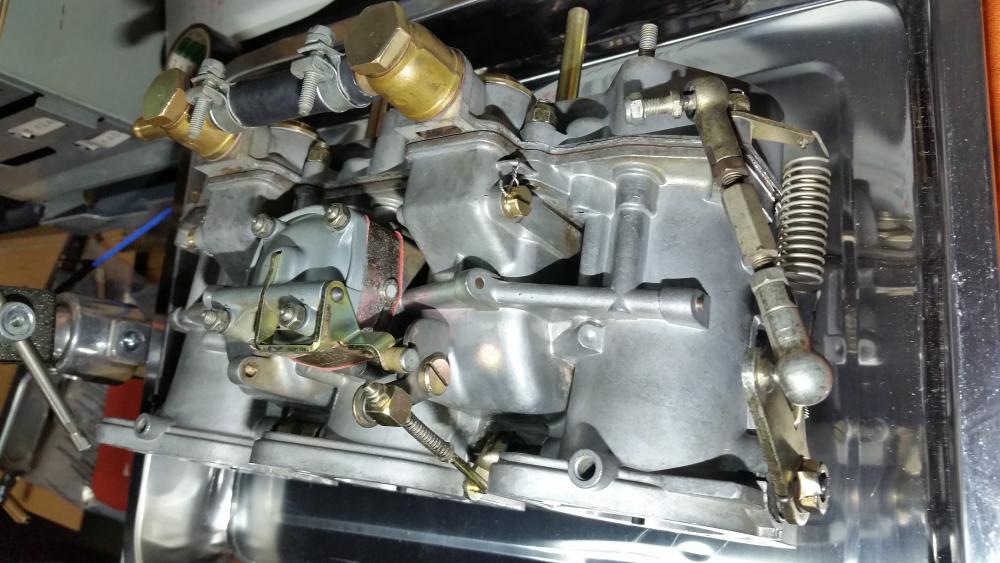

今回スロットルバルブは分解しませんでしたので、リンケージにフッ素オイルを塗布しました。

20160426_185138

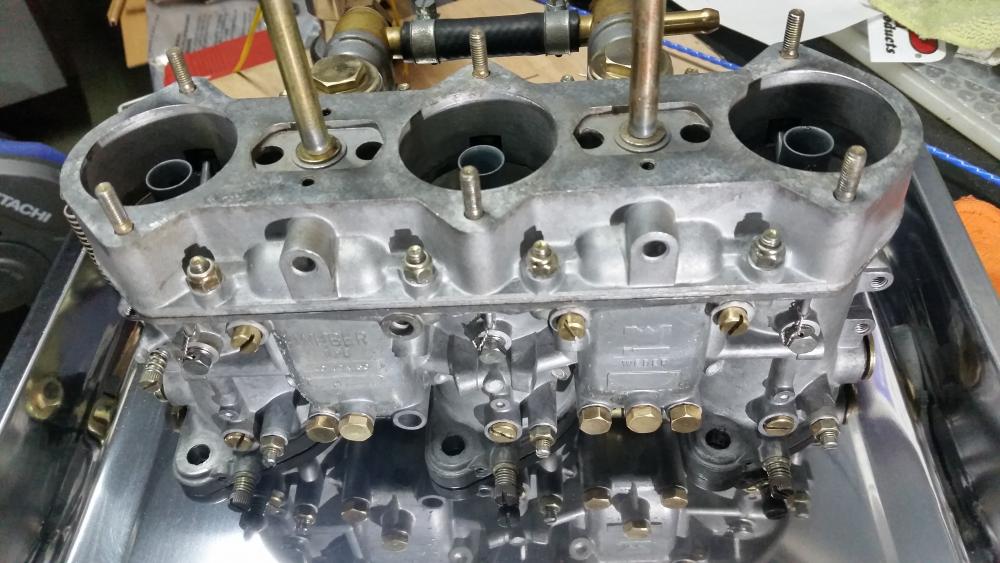

完成です

どうでしょうかね

やはりオーバーホールしたら綺麗じゃないとね~
